Tecnico-Meccatronico-delle-Autoriparazioni

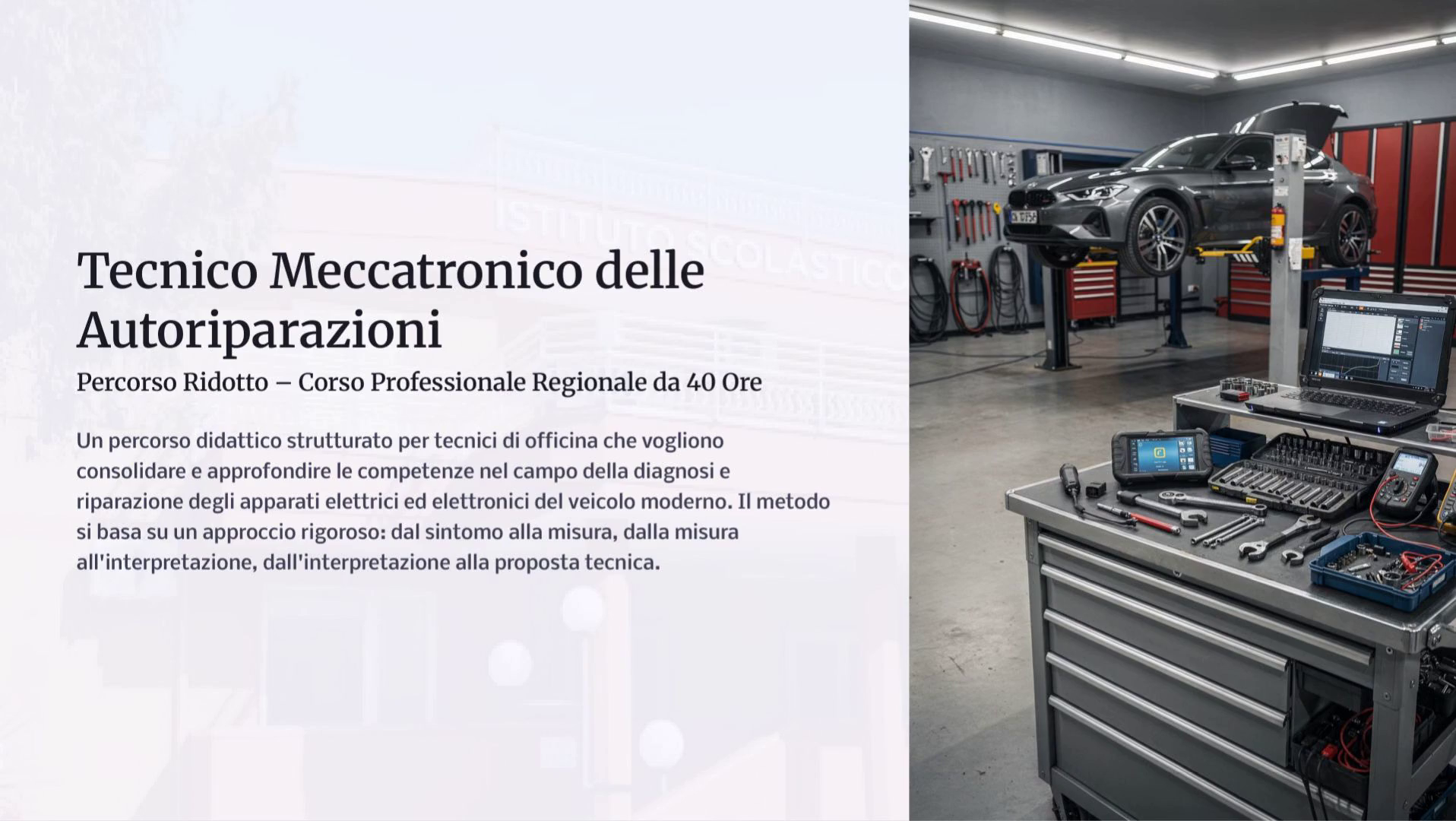

[Audio] Tecnico Meccatronico delle Autoriparazioni Percorso Ridotto – Corso Professionale Regionale da 40 Ore Un percorso didattico strutturato per tecnici di officina che vogliono consolidare e approfondire le competenze nel campo della diagnosi e riparazione degli apparati elettrici ed elettronici del veicolo moderno. Il metodo si basa su un approccio rigoroso: dal sintomo alla misura, dalla misura all'interpretazione, dall'interpretazione alla proposta tecnica..

[Audio] Struttura del Corso Il corso da 40 ore è articolato in due Unità Formative principali, ciascuna focalizzata su un aspetto fondamentale della professione del tecnico meccatronico. Le due unità sono progettate per essere complementari e progressive. UF1 – Diagnosi Tecnica e Strumentale UF2 – Riparazione e Manutenzione Diagnosi degli apparati elettrici ed elettronici del veicolo. Interventi di riparazione e manutenzione sugli apparati Utilizzo della strumentazione professionale, lettura dei dati, elettrico/elettronici. Procedure operative sicure, verifica postinterpretazione dei sintomi e identificazione delle cause di intervento e documentazione tecnica della riparazione eseguita. guasto. Destinatari: tecnici di officina con esperienza di base che intendono consolidare le proprie competenze nel settore della meccatronica applicata all'autoriparazione..

[Audio] Il Metodo Didattico Fondamentale Il principio cardine dell'intero corso è un approccio metodologico rigoroso che guida il tecnico dalla manifestazione del problema fino alla soluzione definitiva, evitando diagnosi affrettate o sostituzioni casuali di componenti. 1 Sintomo Raccolta e descrizione accurata del guasto o anomalia rilevata 2 Sequenza di Controllo Definizione logica dell'ordine delle verifiche da eseguire 3 Strumento Scelta dello strumento di misura più adeguato al controllo 4 Misura Esecuzione della misura secondo le procedure corrette 5 Interpretazione Analisi del dato misurato in relazione ai valori attesi 6 Proposta Tecnica Intervento mirato e documentato, supportato da prove concrete Regola fondamentale: non si propone mai la sostituzione di un componente senza prove a supporto. Ogni intervento deve essere giustificato da misure e verifiche oggettive..

[Audio] Perché Questo Approccio Metodologico? Il Problema delle Diagnosi Affrettate Il Valore della Misura Oggettiva Nella pratica di officina, la tentazione di sostituire componenti L'approccio basato sulla misura strumentale garantisce invece "a intuito" è molto comune. Questo approccio porta a costi non risultati ripetibili e verificabili, comunicazione trasparente con il necessari per il cliente, perdita di tempo e credibilità per il cliente, maggiore efficienza nella diagnosi e riduzione dei costi tecnico, mancata identificazione della vera causa del guasto e complessivi di riparazione. rischio di recidiva del problema dopo la riparazione. Il tecnico che padroneggia gli strumenti di diagnosi non Un veicolo moderno può avere oltre 70 centraline elettroniche sostituisce componenti: risolve problemi. Questa distinzione è il interconnesse: una sostituzione errata può mascherare il guasto cuore della professionalità meccatronica moderna. reale senza risolverlo. Diagnosi basata su dati misurati, non su supposizioni Documentazione tracciabile dell'intervento Fiducia del cliente basata su prove concrete Riduzione del tasso di "rientro" in officina.

[Audio] UF1 – UNITÀ FORMATIVA 1 Diagnosi Tecnica e Strumentale degli Apparati Elettrici/Elettronici La prima unità formativa introduce il tecnico all'universo della diagnosi strumentale moderna. Si affrontano i principi fondamentali dell'elettronica applicata al veicolo, l'uso della strumentazione professionale e le metodologie di lettura e interpretazione dei dati diagnostici..

[Audio] Il Veicolo Moderno: Un Sistema Elettronico Complesso Il veicolo contemporaneo non è più un insieme di componenti meccanici con qualche elemento elettrico accessorio. È un sistema integrato di reti di comunicazione, sensori, attuatori e unità di controllo che collaborano in tempo reale per garantire sicurezza, efficienza e comfort. Centraline ECU Sensori e Trasduttori Ogni funzione del veicolo – motore, cambio, ABS, airbag, Decine di sensori monitorano costantemente temperatura, climatizzatore – è gestita da una centralina dedicata (ECU). pressione, posizione, velocità, luminosità, presenza di gas. I veicoli moderni ne montano da 30 a oltre 70, tutte Il loro corretto funzionamento è essenziale: un segnale interconnesse via rete CAN, LIN, MOST o Ethernet errato può generare comportamenti anomali in sistemi automotive. apparentemente non correlati. Reti di Comunicazione Attuatori Le centraline comunicano attraverso protocolli Gli attuatori (motori elettrici, iniettori, elettrovalvole, relè) standardizzati. Il bus CAN è il più diffuso, ma nei veicoli convertono il comando elettrico in azione meccanica o moderni convivono più reti con velocità e scopi diversi. La idraulica. La verifica del loro corretto funzionamento comprensione delle reti è fondamentale per una diagnosi richiede sia misure elettriche che osservazioni funzionali. corretta degli errori di comunicazione..

[Audio] Richiami di Elettrotecnica Applicata Prima di affrontare la diagnosi strumentale, è indispensabile avere solide basi di elettrotecnica. Questi concetti non sono teoria astratta: sono gli strumenti mentali che il tecnico usa ogni volta che impugna il multimetro o interpreta un grafico del tester. Legge di Ohm e Circuiti Grandezze e Unità di Misura La relazione fondamentale V = R × I governa ogni circuito Il tecnico deve padroneggiare le unità di misura e i loro elettrico del veicolo. Comprendere come tensione, resistenza e multipli/sottomultipli per interpretare correttamente i valori letti corrente si relazionano permette di prevedere il comportamento dagli strumenti. di un circuito e interpretare correttamente le misure effettuate. Tensione (V): da mV (millivolt) a centinaia di volt nei sistemi Circuiti in serie: la corrente è uguale ovunque, le tensioni si HV sommano Corrente (A): da µA nei segnali sensore a centinaia di A Circuiti in parallelo: la tensione è uguale, le correnti si dividono all'avviamento Cadute di tensione: indicatori chiave di resistenze parassite Resistenza (Ω): da mΩ nelle connessioni a MΩ nei circuiti di isolamento Potenza dissipata: P = V × I, fondamentale per verifica fusibili e cablaggi Frequenza (Hz): fondamentale per segnali PWM e sensori rotativi.

[Audio] Il Multimetro Digitale: Lo Strumento Base Il multimetro digitale è lo strumento di misura più versatile e indispensabile in officina. Saper utilizzarlo correttamente, scegliere il range appropriato e interpretare il valore visualizzato è una competenza fondamentale per qualsiasi tecnico meccatronico. Misura di Tensione Misura di Resistenza Si effettua sempre in parallelo al componente o tratto di Il circuito deve essere sempre de-energizzato prima della circuito da misurare. La resistenza interna dello strumento misura. Si misura con i puntali in parallelo al componente, dopo averlo disconnesso almeno su un lato. Attenzione alle deve essere molto alta (≥ 10 MΩ) per non perturbire il circuito. Si distingue tra tensione di alimentazione, tensione di segnale resistenze parassite dei cavi di misura stessi (funzione e caduta di tensione parassita. Rel/Zero). Misura di Corrente Funzioni Avanzate Si esegue inserendo il multimetro in serie al circuito I multimetri moderni offrono funzioni aggiuntive preziose: test (interruzione del circuito) oppure tramite pinza amperometrica diodi, misura di capacità, frequenzimetro, duty cycle, (misura induttiva, senza interruzione). La pinza è preferibile temperatura con termocoppia, continuità con buzzer. per correnti elevate o in circuiti che non possono essere Conoscere e utilizzare queste funzioni accelera interrotti. significativamente la diagnosi..

[Audio] Cadute di Tensione: Il Test Spesso Sottovalutato La misura della caduta di tensione (voltage drop test) è uno dei test diagnostici più potenti e informativi che un tecnico può eseguire. Permette di identificare resistenze parassite in connettori, cablaggi e masse anche quando la continuità del circuito è nominalmente verificata. Come Funziona Applicazioni Pratiche Un conduttore o connettore perfetto non cade tensione se Test del circuito di massa: misura tra massa componente e attraversato da corrente: tutta la tensione è disponibile al massa telaio – valori alti indicano ossidazione o connessione carico. Quando compare una caduta di tensione indesiderata, allentata significa che esiste una resistenza parassita nel percorso Test del circuito positivo: dal positivo batteria al positivo misurato. componente – identifica perdite nel cablaggio Test su connettori: misura attraverso i terminali del Il test si esegue con il circuito alimentato e sotto carico, connettore – rileva corrosione o deformazione dei pin misurando la differenza di potenziale tra due punti del conduttore o attraverso un connettore. Un valore superiore a Test sugli interruttori: verifica della resistenza interna dei relè 0,1–0,2 V indica già un problema rilevante. e degli interruttori quando chiusi Un circuito di alimentazione ben funzionante mostra cadute di tensione inferiori a 0,2 V su ogni singolo tratto..

[Audio] L'Oscilloscopio Automotive: Vedere il Segnale nel Tempo L'oscilloscopio è lo strumento che trasforma un segnale elettrico invisibile in un grafico visibile e interpretabile. È indispensabile per diagnosticare sensori, attuatori, segnali di comunicazione e tutti i componenti che generano o ricevono segnali variabili nel tempo. Concetti Base dell'Oscilloscopio Segnali Analogici L'asse orizzontale rappresenta il tempo, quello verticale la Sensori come il sensore MAP, il potenziometro acceleratore o il tensione. I parametri fondamentali da impostare sono: sensore di temperatura generano segnali analogici – tensioni time/div (scala temporale), volt/div (scala verticale), trigger che variano proporzionalmente alla grandezza misurata. (condizione di avvio della cattura). La scelta corretta di questi L'oscilloscopio mostra forma, ampiezza e variazione nel parametri è essenziale per visualizzare correttamente il tempo, rivelando deformazioni, rumore elettrico o interruzioni segnale. intermittenti invisibili al multimetro. Segnali Digitali e PWM Segnali di Comunicazione I segnali PWM (Pulse Width Modulation) sono utilizzati per Il bus CAN, il protocollo LIN, il K-Line: tutti generano forme controllare iniettori, motori elettrici, ventilatori e altri d'onda caratteristiche visibili all'oscilloscopio. Questo attuatori. L'oscilloscopio permette di misurare frequenza, duty permette di verificare l'integrità fisica del bus, identificare nodi cycle e ampiezza del segnale, verificando sia il comando della che "contaminano" la comunicazione e diagnosticare problemi centralina che la risposta dell'attuatore. di impedenza nelle linee..

[Audio] Lettura e Interpretazione dei Segnali al Oscilloscopio Saper acquisire un segnale è solo il primo passo. La competenza vera sta nell'interpretare ciò che si vede sullo schermo, riconoscendo pattern normali e anomalie diagnosticamente significative. Segnale del Sensore di Giri (CKP) Segnale dell'Iniettore Il sensore di posizione albero motore (CKP) genera un segnale La forma d'onda di comando di un iniettore mostra: la caduta con frequenza proporzionale al regime. Un segnale corretto di tensione al momento dell'apertura (picco negativo), il mostra impulsi regolari con ampiezza costante. Denti plateau di mantenimento in corrente, il picco di ritorno mancanti, variazioni di ampiezza o rumore di fondo indicano: induttivo alla chiusura. Anomalie in ognuna di queste fasi traferro errato, ruota fonica danneggiata, problema al sensore indicano problemi specifici alla centralina, al cablaggio o stesso o al suo cablaggio. all'iniettore stesso. Segnale del Sensore Lambda Segnale del Bus CAN Il sensore lambda wideband genera un segnale di tensione Il CAN bus mostra segnali differenziali (CAN-H e CAN-L) con correlato al rapporto aria/carburante. Un sensore funzionante tensioni simmetriche intorno a 2,5 V. La separazione tipica in mostra oscillazioni rapide intorno a 0,45 V (sensore stato dominante è 1 V per CAN-H (3,5 V) e -1 V per CAN-L (1,5 narrowband) o un segnale lineare calibrato (wideband). Tempi V). Segnali asimmetrici, rumore eccessivo o livelli errati di risposta lenti o segnale piatto indicano invecchiamento o indicano cortocircuiti, aperture di circuito o terminazioni avvelenamento del sensore. danneggiate..

[Audio] Il Tester Multimarca: Diagnosi OBD e Avanzata Lo scanner diagnostico (tester) è lo strumento che permette al tecnico di dialogare direttamente con le centraline del veicolo, leggere i dati in tempo reale, acquisire i codici di guasto e attivare test sugli attuatori. È il punto di partenza obbligatorio di qualsiasi diagnosi elettronica professionale. Protocollo OBD-II: Lo Standard Diagnosi Avanzata Multimarca Dal 2001 (benzina) e 2004 (diesel) tutti i veicoli venduti in Europa Oltre all'OBD standard, i tester multimarca avanzati accedono ai devono essere conformi allo standard OBD-II (EOBD). Questo sistemi proprietari dei costruttori, offrendo funzionalità estese garantisce un accesso minimo standardizzato tramite il come: connettore DLC (Data Link Connector) a 16 pin. Le funzioni OBD Codici di guasto su tutti i sistemi (ABS, airbag, clima, standard includono: carrozzeria) Lettura e cancellazione dei DTC (Diagnostic Trouble Codes) Attivazione degli attuatori per test funzionali Visualizzazione dei dati in tempo reale (PID) Coding e programmazione di centraline Test del sistema di evaporazione dei vapori carburante Procedure guidate di adattamento e calibrazione Stato dei monitor di diagnosi (readiness) Registrazione e analisi di dati (data logging) Informazioni sul veicolo (VIN, calibrazione ECU) La qualità e la profondità di accesso variano significativamente tra diversi tester multimarca: è importante conoscere le capacità e i limiti del proprio strumento..

[Audio] I Codici di Guasto DTC: Lettura e Interpretazione I codici DTC (Diagnostic Trouble Codes) sono il punto di partenza della diagnosi elettronica, ma non devono essere interpretati come una soluzione: indicano dove la centralina ha rilevato un'anomalia, non necessariamente cosa ha causato il problema. 1 2 Struttura del Codice DTC Tipologie di DTC Un codice DTC è formato da 5 caratteri. Il primo è una lettera I codici di guasto si distinguono in: attivi (il guasto è presente che indica il sistema: P (Powertrain – motore/cambio), B (Body ora), passati/storici (il guasto si è verificato in precedenza ma – carrozzeria), C (Chassis – telaio/freni), U (Network – non è più presente), in sospeso (il monitor ha rilevato comunicazione). Il secondo carattere indica se il codice è un'anomalia ma non ancora confermata). La distinzione è generico (0) o proprietario del costruttore (1, 2, 3). fondamentale per capire se il problema è intermittente o costante. 3 4 Freeze Frame Data Il Codice NON è la Diagnosi Al momento dell'attivazione di un DTC, molte centraline Un DTC P0130 ("segnale sensore lambda fuori range") può registrano automaticamente un "fotogramma" delle condizioni essere causato dal sensore stesso, ma anche da un cablaggio operative: regime motore, carico, temperatura, velocità. difettoso, da una perdita di carburante, da un problema di Questi dati di contesto sono preziosi per riprodurre le pressione del carburante o da una perdita d'aria. Il codice condizioni del guasto e verificare l'efficacia della riparazione. avvia l'indagine: la misura strumentale porta alla diagnosi..

[Audio] I Dati in Tempo Reale: Il Cuore della Diagnosi Funzionale La lettura dei parametri in tempo reale (Live Data o PID – Parameter Identification) permette al tecnico di osservare il comportamento del veicolo mentre funziona, confrontando i valori effettivi con i range attesi e individuando anomalie che non generano codici di guasto. Selezione dei PID Rilevanti Confronto con i Valori Attesi Non tutti i parametri sono ugualmente utili per ogni diagnosi. Il Ogni parametro ha un range di funzionamento normale che tecnico esperto sa selezionare i PID significativi per il sintomo in dipende dalle condizioni operative del motore. La esame, evitando di essere sopraffatto dalla quantità di dati documentazione tecnica del costruttore fornisce i valori di disponibili. Per un problema di accensione irregolare, ad riferimento. La conoscenza dei valori attesi è fondamentale: un esempio, i PID chiave includono: regime motore, posizione segnale MAF di 8 g/s a 800 rpm al minimo può essere normale albero a camme, pressione carburante, segnale lambda, su un motore 1.4, anomalo su un 2.0. Il contesto è tutto. avanzamento accensione, massa aria aspirata, temperatura liquido di raffreddamento. Data Logging e Analisi Differita Attivazione degli Attuatori Molti tester consentono di registrare i dati durante un percorso La funzione di attivazione degli attuatori (output test) permette su strada o durante una procedura di test. L'analisi del log di comandare direttamente singoli componenti – un iniettore, permette di correlare il sintomo (es. perdita di potenza in una valvola EGR, un motore passo-passo – indipendentemente accelerazione) con le variazioni dei parametri, identificando il dalle condizioni del motore. È il modo più diretto per verificare momento esatto e le condizioni in cui si manifesta il problema. se un attuatore risponde correttamente al comando, separando Fondamentale per i guasti intermittenti. il problema del comando (centralina/cablaggio) dal problema dell'esecutore (attuatore stesso)..

[Audio] Il Sistema di Alimentazione: Batteria e Circuito di Carica Nessun sistema elettronico funziona correttamente senza una fonte di alimentazione adeguata. La batteria e il circuito di carica sono spesso responsabili di guasti apparentemente "elettronici" che in realtà hanno origine nell'alimentazione. La diagnosi inizia sempre dalla verifica delle tensioni e correnti di base. Test della Batteria Test del Circuito di Carica Una batteria al piombo-acido in buone condizioni mostra: L'alternatore deve mantenere la tensione di sistema nel range ottimale per la ricarica della batteria e il corretto funzionamento Tensione a riposo: 12,6–12,8 V (batteria carica al 100%) delle utenze elettroniche: Tensione sotto carico: non deve scendere sotto 10,5 V Tensione di carica: 13,8–14,7 V a regime stabilizzato durante l'avviamento Ripple AC: una componente alternata eccessiva (>0,5 V) Test della resistenza interna: con tester di batteria a indica diodi del raddrizzatore difettosi conduttanza – valori crescenti indicano invecchiamento Test di carico: verifica della tensione con tutte le utenze Test di capacità: verifica che la batteria possa erogare la accese corrente nominale per il tempo previsto Dispersione a riposo: con il veicolo spento, la corrente I tester di batteria a conduttanza permettono una valutazione assorbita non deve superare 50–80 mA dopo il timeout dei rapida e non invasiva dello stato della batteria, senza necessità sistemi di carica preliminare. Una tensione di carica inferiore a 13,5 V può causare anomalie nelle centraline e nei sensori, generando codici di guasto apparentemente non correlati al circuito di carica..

[Audio] Il Sistema di Iniezione Elettronica: Diagnosi Sistematica Il sistema di iniezione elettronica è uno degli ambiti più complessi e frequentemente interessati da guasti nell'autoriparazione moderna. La diagnosi richiede la comprensione dell'intera catena funzionale: sensori di ingresso → centralina → attuatori di uscita. 01 02 Verifica dell'Alimentazione della Centralina (ECU) Lettura dei Parametri Sensori Prima di qualsiasi altra verifica, controllare che la centralina Acquisire i dati in tempo reale di tutti i sensori principali: motore riceva tutte le alimentazioni e le masse previste. Una MAF/MAP, temperatura aria aspirata, temperatura liquido, centralina con massa degradata o alimentazione instabile può posizione farfalla, sensore lambda, pressione carburante (se generare comportamenti anomali e codici di guasto multipli non disponibile). Confrontare ogni valore con i range attesi per le correlati tra loro. Verificare con voltmetro e test di caduta di condizioni operative attuali. tensione. 03 04 Verifica del Circuito Carburante Test degli Iniettori Misurare la pressione del carburante staticamente e Misurare la resistenza degli iniettori (confronto tra cilindri), dinamicamente (al minimo, in accelerazione, con pompa bloccata). verificare con oscilloscopio la forma d'onda di comando e la Verificare la tenuta del circuito e il corretto funzionamento della risposta dell'attuatore. L'attivazione individuale degli iniettori pompa carburante. La pressione è un parametro fisico che nessun tramite tester permette di identificare un iniettore non funzionante software può simulare: deve essere misurata. senza smontarlo..

[Audio] Sensori Fondamentali del Motore: Diagnosi Specifica Ogni sensore del motore ha caratteristiche elettriche specifiche che determinano come deve essere misurato e quali valori attendersi. La conoscenza di questi dettagli è ciò che distingue una diagnosi professionale da un'ipotesi. Sensore MAP (Pressione Collettore) Sensore MAF (Massa Aria Aspirata) Il sensore MAP è un trasduttore che converte la pressione Il sensore MAF a filo caldo misura la massa d'aria che entra nel assoluta del collettore di aspirazione in un segnale di tensione. motore. Il segnale in uscita può essere analogico (tensione) o Alimentazione tipica 5V, uscita proporzionale alla pressione. A digitale (frequenza). Al minimo, il valore atteso varia motore fermo (pressione atmosferica ~1013 mbar) il segnale tipicamente tra 2 e 10 g/s a seconda della cilindrata. Un MAF deve corrispondere al valore previsto dalla curva caratteristica. che restituisce valori sistematicamente bassi (carburante ricco La misurazione con oscilloscopio durante una rapida apertura al minimo, magro in accelerazione) è un guasto frequente ma del gas rivela la velocità di risposta del sensore. che va confermato misurando effettivamente il segnale. Sensore CKP (Posizione Albero Motore) Sensore di Temperatura (NTC) Il sensore CKP a riluttanza variabile genera una tensione I sensori di temperatura del liquido di raffreddamento e alternata la cui ampiezza aumenta con il regime. Il sensore dell'aria aspirata sono termistori NTC: la loro resistenza CKP Hall genera un segnale digitale a onda quadra. Entrambi diminuisce all'aumentare della temperatura. La verifica si devono essere verificati con oscilloscopio: il traferro corretto è esegue misurando la resistenza con il motore freddo critico per l'ampiezza del segnale, che deve rispettare la soglia (temperatura ambiente nota) e confrontandola con la tabella di riconoscimento della centralina. R/T del costruttore. Un sensore NTC difettoso può causare problemi di avviamento, consumo eccessivo e disfunzioni al sistema di raffreddamento..

[Audio] Il Sistema di Accensione: Diagnosi con Oscilloscopio Il sistema di accensione – nella sua evoluzione da distributore a bobine singole per cilindro – richiede l'oscilloscopio come strumento principale di diagnosi. Le forme d'onda dell'accensione contengono informazioni preziose sullo stato del sistema ad alta tensione. Anatomia della Forma d'Onda di Accensione Diagnosi dei Difetti Tipici Una forma d'onda di accensione tipica si compone di fasi distinte, Tensione di breakdown alta: gap candela eccessivo, candela ognuna diagnosticamente significativa: usurata, pressione di compressione alta, miscela magra Tensione di breakdown bassa: gap candela ridotto, candela Fase di carica (dwell): la corrente sale nella bobina – la durata contaminata, perdita di compressione è controllata dalla centralina Linea di scarica irregolare: candela difettosa, cavo ad alta Picco di rottura: la tensione sale rapidamente fino al valore di tensione difettoso innesco della scintilla (tensione di breakdown) Dwell anomalo: problema alla centralina o al cablaggio della Linea di scarica: la scintilla brucia – durata 1-2 ms, tensione bobina costante (circa 1-2 kV) Assenza di oscillazioni residue: bobina con avvolgimento Oscillazioni residue: la bobina scarica l'energia residua in primario aperto o in cortocircuito oscillazioni smorzate Nelle moderne bobine COP (Coil On Plug), la diagnosi si esegue confrontando la forma d'onda tra i cilindri: le anomalie emergono chiaramente per differenza..

[Audio] Il Sistema di Distribuzione Variabile (VVT/VVL): Diagnosi I sistemi di fasatura variabile delle valvole (VVT – Variable Valve Timing) sono oggi presenti nella grande maggioranza dei motori moderni. La loro diagnosi richiede la comprensione del principio di funzionamento e l'uso combinato di tester e oscilloscopio. Come Funziona il VVT Sintomi di Guasto Tipici Sequenza di Diagnosi VVT Il sistema VVT modifica la fasatura I guasti al sistema VVT si 1. Leggere i DTC e i freeze frame data. relativa tra albero a camme e albero manifestano con: accensione della 2. Verificare il livello e la qualità motore, ottimizzando il riempimento spia motore con DTC correlati alla dell'olio motore (il VVT è idraulico – volumetrico in funzione del regime e fasatura (es. P0011, P0021), rumore olio degradato o a livello basso causa del carico. L'attuatore è solitamente metallico all'avviamento a freddo malfunzionamenti). 3. Misurare la un motore idraulico (variatore di (catena di distribuzione o attuatore pressione olio. 4. Verificare il segnale fase) controllato da un'elettrovalvola idraulico), perdita di potenza a certi di comando PWM all'elettrovalvola proporzionale comandata dalla regimi, consumo di carburante con oscilloscopio. 5. Misurare la centralina tramite segnale PWM. La aumentato, minimo instabile. Il resistenza dell'elettrovalvola. 6. posizione effettiva è letta dal tecnico deve collegare il sintomo al Verificare la risposta effettiva della sensore CMP (posizione albero a sistema prima di procedere con la fasatura tramite live data (differenza camme). diagnosi strumentale. gradi CKP-CMP)..

[Audio] SISTEMA SICUREZZA Il Sistema ABS/ESP: Diagnosi dei Sensori di Velocità Ruota I sistemi di sicurezza attiva ABS, ESP, ASR e controllo della trazione si basano fondamentalmente sui segnali dei sensori di velocità ruota (WSS – Wheel Speed Sensors). Un guasto a uno di questi sensori si riflette sull'intera piattaforma di sicurezza. Sensori Attivi (Effetto Hall) Confronto tra le Quattro Ruote Sensori Passivi (Magnetici a Riluttanza) I sensori attivi ad effetto Hall sono La tecnica diagnostica più efficace I vecchi sensori magnetici generano alimentati (5 o 12 V) e generano un consiste nel confrontare una tensione alternata sinusoidale la segnale digitale a onda quadra. Sono simultaneamente i segnali delle quattro cui frequenza è proporzionale alla più precisi dei passivi e funzionano ruote durante una marcia lenta su fossa velocità della ruota e la cui ampiezza anche a bassissima velocità (arresto o con sollevatore. I quattro segnali dipende dalla distanza dal target quasi completo). Verifica: devono essere proporzionali, omogenei (anello dentato). Verifica: misura alimentazione corretta, segnale digitale e privi di irregolarità. Un segnale dell'impedenza (tipicamente 800–2000 con tester o oscilloscopio, anello diverso dagli altri (ampiezza ridotta, Ω), forma d'onda all'oscilloscopio con magnetico integrato nel cuscinetto impulsi mancanti, rumore) identifica ruota in rotazione, verifica del traferro (target) integro e non contaminato da immediatamente il sensore o il target con comparatore. trucioli metallici. difettoso..

[Audio] Il Sistema di Climatizzazione Elettronica: Approccio Diagnostico Il climatizzatore automatico moderno è un sistema integrato che coinvolge sensori termici, attuatori, compressore elettrico o elettromagnetico, comunicazione con la centralina motore e con il quadro di bordo. La diagnosi richiede un approccio sistemico. Principali Componenti Elettrici/Elettronici Sequenza di Diagnosi Sensori di temperatura: abitacolo, evaporatore, Il sistema di climatizzazione deve essere diagnosticato con la mandata/ritorno circuito frigorigeno stessa metodologia applicata agli altri sistemi: Sensore di pressione del gas: monitoraggio della pressione 1. Raccolta del sintomo preciso (non raffredda / non riscalda / del circuito frigorigeno ventilatore bloccato) Elettromagnete compressore: frizione di innesto – verifica Lettura DTC sul sistema clima 2. della corrente di chiamata 3. Verifica dei parametri live: temperature, pressione, stato Motori delle serrande: servomotori di miscelazione aria attuatori calda/fredda Attivazione degli attuatori dal tester per verifica funzionale 4. Ventilatore evaporatore: regolazione continua tramite PWM Misure strumentali mirate sui componenti sospettati 5. o resistore di stadio Resistore di stadio ventilatore: causa frequente di Spesso i guasti al sistema clima sono di natura elettrica malfunzionamenti del ventilatore (connettore ossidato, fusibile, massa degradata) prima ancora che meccanica o frigoristica..

[Audio] SICUREZZA HV Sistemi HV nei Veicoli Ibridi ed Elettrici: Norme di Sicurezza Fondamentali L'introduzione dei veicoli ibridi ed elettrici (HEV, PHEV, BEV) porta in officina tensioni fino a 800 V DC. Le norme di sicurezza non sono opzionali: un errore può essere letale. La formazione sulla sicurezza precede qualsiasi attività operativa. Livelli di Tensione e Pericolo Procedura di Messa in Sicurezza Dispositivi di Protezione Individuale Classe A: ≤ 60V DC / ≤ 25V AC – nessun Prima di qualsiasi intervento sul rischio elettrico. Classe B (HV): > 60V Per interventi su sistemi HV sono sistema HV: 1. Spegnere il veicolo e obbligatori: guanti isolanti classe 00 o DC / > 25V AC – obbligo di formazione e rimuovere la chiave. 2. Disinserire il 0 (certificati IEC 60903), maschera DPI specifici. I veicoli elettrici moderni connettore di servizio (service plug) o protettiva o occhiali, abbigliamento operano tipicamente a 400V DC (alcuni sezionare il sistema secondo la fino a 800V). Anche a veicolo spento il ignifugo. I guanti devono essere procedura del costruttore. 3. Attendere sistema HV rimane pericoloso finché i verificati prima di ogni utilizzo (test il tempo di scarica dei condensatori condensatori non si sono scaricati. visivo e gonfiamento) e sostituiti se (indicato nei manuali, solitamente 5–15 presentano tagli, forature o minuti). 4. Verificare l'assenza di invecchiamento. tensione con multimetro HV prima di toccare qualsiasi componente. Solo personale con formazione specifica HEV/BEV è autorizzato a intervenire sui sistemi ad alta tensione. La formazione e la certificazione sono obbligatorie per legge..

[Audio] Le Reti di Comunicazione del Veicolo I veicoli moderni sono percorsi da una rete di comunicazione che interconnette decine di centraline. Comprendere l'architettura di questa rete è fondamentale per diagnosticare correttamente i guasti di comunicazione, che rappresentano una percentuale crescente dei problemi in officina. CAN Bus (1986–oggi) MOST Bus (2000–oggi) Il protocollo CAN (Controller Area Network) è il Il protocollo MOST (Media Oriented Systems backbone della rete veicolo. Opera a 125 kbit/s Transport) è utilizzato per sistemi multimediali (Low Speed) o 500 kbit/s (High Speed). Due fili ad alta larghezza di banda: navigatore, audio, (CAN-H, CAN-L) in configurazione differenziale. display. Utilizza fibra ottica o cavi UTP. Estremamente robusto ai disturbi. Standard nei Raramente coinvolto in guasti meccanici ma può veicoli da oltre 30 anni. essere colpito da danneggiamenti fisici ai connettori ottici. 1 3 2 4 LIN Bus (2003–oggi) Ethernet Automotive (2015–oggi) Il protocollo LIN (Local Interconnect Network) è L'Ethernet automotive (100BASE-T1, 1000BASEun bus economico a singolo filo per sottosistemi T1) è il protocollo emergente per sistemi ADAS, a bassa velocità: alzacristalli, sedili, specchi, telecamere, sensori LiDAR e aggiornamenti OTA. sensori semplici. Opera fino a 20 kbit/s in Opera a velocità molto elevate (100 Mbit/s – 1 architettura master-slave. Spesso non Gbit/s). Richiede strumenti diagnostici di nuova diagnosticabile direttamente dal tester generazione per la verifica dell'integrità fisica. standard..

[Audio] Diagnosi dei Guasti al Bus CAN: Metodologia Pratica I guasti al bus CAN sono tra i più complessi da diagnosticare perché un singolo nodo difettoso può compromettere l'intera rete, generando una cascata di codici di guasto apparentemente non correlati. La chiave è la metodologia sistematica. Sintomi Tipici di Guasto CAN Diagnosi del Nodo Difettoso Molteplici DTC di comunicazione su sistemi diversi (U0001, Quando la resistenza misurata è anomala, il problema è in uno dei U0100, U0120...) nodi collegati al bus. La tecnica di isolamento prevede: Spie multiple accese contemporaneamente senza causa Mappare l'architettura CAN del veicolo (schema elettrico) 1. apparente Identificare tutti i nodi (centraline) collegati al bus sospettato 2. Comunicazione intermittente con il tester diagnostico 3. Disconnettere i nodi uno alla volta e misurare la resistenza Alcune centraline non rispondo al tester dopo ogni disconnessione Funzionalità parzialmente compromesse in modo 4. Quando la resistenza torna corretta, l'ultimo nodo disconnesso apparentemente casuale è il candidato principale 5. Verificare alimentazione e massa del nodo sospettato prima di Verifica Fisica del Bus concludere che sia difettoso Con il veicolo spento e la centralina disconnessa: Resistenza tra CAN-H e CAN-L: deve essere circa 60 Ω (due Un nodo con alimentazione o massa degradata può terminatori da 120 Ω in parallelo) "abbattere" il bus CAN comportandosi come se fosse in cortocircuito. Verificare sempre prima il cablaggio del Resistenza CAN-H a massa: deve essere ∞ (circuito aperto) nodo sospettato. Resistenza CAN-L a massa: deve essere ∞ (circuito aperto).

[Audio] Documentazione Tecnica: L'Uso degli Schemi Elettrici La capacità di leggere e interpretare uno schema elettrico è una competenza fondamentale per il tecnico meccatronico. Senza lo schema, la diagnosi diventa un tentativo alla cieca. Con lo schema, il tecnico sa esattamente dove misurare, cosa aspettarsi e come interpretare il risultato. 1 2 Tipologie di Schemi Elettrici Simboli e Convenzioni Lo schema funzionale mostra la logica del circuito senza I simboli degli schemi elettrici automotive seguono rispettare la posizione fisica dei componenti – utile per capire il convenzioni internazionali (DIN, ISO). Il tecnico deve funzionamento. Lo schema topografico o di cablaggio mostra riconoscere: simboli di attuatori (motori, bobine, valvole), la disposizione fisica dei componenti nel veicolo con i percorsi simboli di sensori (resistori variabili, generatori di segnale), dei cavi – utile per localizzare fisicamente un componente o un simboli di elementi di protezione (fusibili, relè, diodi), e saper connettore. Entrambi sono necessari per una diagnosi identificare connettori, pin, codici colore dei cavi. completa. 3 4 Fonti di Documentazione Tracciamento del Circuito Le principali fonti di schemi elettrici professionali includono: Il tracciamento del circuito su schema consiste sistemi informativi del costruttore (ELSA, WIS, TIS2000, ETIS), nell'identificare il percorso completo di un circuito: dalla fonte database aftermarket (ALLDATA, Autodata, Haynes Pro, di alimentazione (batteria o fusibile), attraverso tutti gli InfotechniK), e il portale ERAP (Accesso alle informazioni elementi di controllo (interruttori, relè, centraline), fino al tecniche OBD-II previsto dal regolamento UE). La qualità e componente finale e poi a massa. Questo esercizio, eseguito completezza variano significativamente tra le fonti. su carta prima di alzare il cofano, riduce drasticamente il tempo di diagnosi in officina..

[Audio] UF2 – UNITÀ FORMATIVA 2 Riparazione e Manutenzione degli Apparati Elettrici/Elettronici La seconda unità formativa trasferisce le competenze diagnostiche acquisite nell'UF1 nell'ambito operativo della riparazione. Qui il tecnico impara a intervenire in modo mirato, sicuro e documentato sugli apparati elettrici ed elettronici del veicolo, completando il ciclo: dalla diagnosi alla soluzione verificata..

[Audio] Dal Risultato della Diagnosi alla Proposta di Intervento La transizione dalla diagnosi alla riparazione richiede un passaggio fondamentale: la formulazione di una proposta tecnica di intervento basata su prove. Questo passaggio protegge il tecnico, il cliente e la qualità del lavoro. Cosa Deve Contenere la Proposta Tecnica Il Principio della Riparazione Guidata dai Dati Una proposta di intervento professionale include: La regola più importante del corso è che nessun componente viene sostituito senza prove a supporto. Questo principio non è Descrizione del sintomo così come riportato dal cliente burocratico: è la differenza tra una riparazione professionale e un Risultati della diagnosi: DTC trovati, misure effettuate, tentativo. valori rilevati Nella pratica, significa che prima di ordinare un componente Causa identificata: componente o circuito responsabile, sostitutivo il tecnico deve essere in grado di rispondere supportato da prove chiaramente a queste domande: Intervento proposto: cosa si intende fare e perché Ho verificato l'alimentazione e la massa del componente? 1. Risultato atteso: come si verificherà che il problema è risolto 2. Ho misurato il segnale di ingresso (o il segnale di comando) al Eventuale diagnosi residua: se la causa non è ancora componente? completamente identificata, specificarlo onestamente 3. Ho eseguito un test diretto del componente (resistenza, risposta funzionale)? I miei risultati escludono il cablaggio come causa del guasto? 4. Se la risposta a tutte e quattro le domande è "sì", la proposta di sostituzione è giustificata e professionale..

[Audio] Interventi sul Cablaggio: Diagnosi e Riparazione Il cablaggio è la causa di una percentuale significativa dei guasti elettrici nei veicoli. Connettori ossidati, cavi interrotti parzialmente, isolanti danneggiati, masse difettose: sono problemi frequenti che richiedono competenze specifiche sia per essere diagnosticati che per essere riparati correttamente. Ispezione Visiva Sistematica Tecniche di Riparazione del Cavo Riparazione dei Connettori L'ispezione visiva è il primo strumento di La riparazione di un cavo danneggiato deve I connettori automotive sono componenti diagnosi del cablaggio. Va eseguita in modo essere eseguita con la tecnica corretta: di precisione. La loro riparazione richiede: metodico: seguire il percorso del cablaggio giunzione per saldatura con stagno strumenti specifici per estrarre i terminali identificato sullo schema, prestare appropriato e guaina termorestringente a (pin extractor tool), terminali di ricambio attenzione ai punti critici (passaggi in parete doppia (con adesivo), oppure originali o equivalenti certificati, lamiera, area motore, connettori esposti morsetti a crimpare certificati per uso conoscenza della corretta tecnica di agli agenti atmosferici), verificare lo stato automotive. Non sono accettabili giunzioni crimpatura per il tipo di terminale. La dei connettori (corrosione, deformazione con nastro isolante semplice o torsioni di pulizia dei connettori ossidati può essere dei pin, connettori parzialmente fili, che nel tempo si deteriorano e possono effettuata con spray contatti specifici, ma disinseriti), controllare i punti di massa causare cortocircuiti o aperture di circuito se i pin sono deformati o corrosi in (bulloni, linguette). intermittenti. profondità, la sostituzione è l'unica soluzione duratura..

[Audio] Riparazione e Sostituzione dei Sensori Quando la diagnosi strumentale ha confermato con certezza che un sensore è difettoso, la sua sostituzione deve essere eseguita seguendo procedure precise per garantire che il nuovo componente funzioni correttamente e che il guasto non si ripresenti. 01 02 Verifica Pre-Sostituzione Installazione del Sensore Prima di rimuovere il sensore difettoso, documentare la causa del Rimuovere il vecchio sensore seguendo la procedura del costruttore guasto (cablaggio? connettore? componente stesso?) e assicurarsi (coppia di serraggio, sealant specifici per sensori filettati come di avere il ricambio corretto (codice costruttore o equivalente lambda o pressione olio). Installare il nuovo sensore pulendo il certificato). Verificare sul portale del costruttore se esistono punto di montaggio, applicando eventuali trattamenti previsti aggiornamenti software della centralina associati al sensore o (pasta conduttiva per sonde temperatura, antiseize per filetti a bollettini tecnici di servizio (TSB) che trattano il problema caldo), e rispettando le coppie di serraggio specificate. specifico. 03 04 Verifica Post-Installazione Documentazione dell'Intervento Dopo la sostituzione: cancellare i DTC, eseguire il ciclo di Compilare il verbale di riparazione con: sintomo iniziale, DTC apprendimento se previsto (es. procedura di adattamento sensore trovati, misure effettuate e valori riscontrati, causa identificata, acceleratore, auto-calibrazione sospensioni attive), verificare con il intervento eseguito (numero di ricambio installato), verifica posttester che il segnale del nuovo sensore sia nel range corretto, riparazione (risultati delle misure sul nuovo componente, assenza eseguire un test su strada nelle condizioni che riproducevano il di DTC al retest). La documentazione è la firma professionale del sintomo originale e verificare che non si siano riformati DTC. tecnico..

[Audio] Sostituzione delle Centraline: Procedure di Coding e Programmazione La sostituzione di una centralina elettronica non si esaurisce nel montaggio fisico del nuovo componente. I veicoli moderni richiedono procedure di codifica, programmazione e abbinamento che vanno eseguite con precisione usando la strumentazione adeguata. Perché è Necessario il Coding Procedure Tipiche Post-Sostituzione Una centralina nuova viene fornita "vergine" o con una Basic Setting: impostazione dei parametri base della configurazione di base non specifica per il veicolo. Il coding è il centralina (es. posizione del minimo per centraline processo che configura la centralina per il veicolo specifico: carburatore/farfalla) equipaggiamento, varianti, mercato, opzioni. Senza il coding, la Coding / Variant Coding: selezione delle varianti di centralina può funzionare parzialmente o non funzionare equipaggiamento previste per quel veicolo affatto, e può generare falsi DTC su altri sistemi. Flashing / Aggiornamento Firmware: caricamento della versione software corretta tramite interfaccia di Esempi: una centralina ABS deve essere codificata con il tipo di programmazione pneumatici e le dimensioni delle ruote; una centralina airbag deve conoscere il numero e la posizione degli airbag montati; Abbinamento Immobilizzatore: procedura critica per la una centralina motore deve essere abbinata all'immobilizzatore. centralina motore – richiede spesso accesso al sistema del costruttore Adattamenti: calibrazione di attuatori (es. finecorsa serrande, adattamento frizione automatica) Il flashing della centralina richiede un alimentatore di manutenzione collegato alla batteria: le variazioni di tensione durante la programmazione possono corrompere il firmware e rendere la centralina inutilizzabile..

[Audio] Manutenzione del Sistema di Avviamento Il sistema di avviamento è spesso il primo elemento investigato quando un veicolo non parte. La diagnosi sistematica distingue rapidamente tra problemi alla batteria, al motorino di avviamento, al cablaggio o al circuito di comando. Test del Circuito di Avviamento Test del Motorino di Avviamento Circuito di Comando del Relè Avviamento Il test completo del circuito di La corrente assorbita dal motorino Il relè avviamento è comandato dalla avviamento si esegue misurando la durante l'avviamento (misurabile con centralina motore (previa verifica della tensione in più punti durante il pinza amperometrica o tester di chiave elettronica e tentativo di avviamento: alla batteria (non deve scendere sotto 10,5 V), al batteria avanzato) fornisce dell'immobilizzatore). Verificare: terminale B del motorino, al terminale informazioni preziose: corrente segnale di comando al relè (tensione di eccessiva indica motorino in difficoltà chiamata), stato del relè (continuità 30 del relè avviamento, e al morsetto o motore con eccessiva resistenza del contatto quando eccitato), verifica di comando (terminale 50). La caduta meccanica; corrente troppo bassa con test dell'attuatore dal tester di tensione tra batteria e motorino non deve superare 0,5 V. Una caduta indica motorino che non si impegna diagnostico. Un relè che non commuta maggiore indica resistenza parassita correttamente o circuito aperto. I può essere difettoso oppure può non nel cablaggio o nei connettori. valori tipici variano da 80 A (motori ricevere il segnale di comando per via piccoli) a oltre 400 A (motori diesel di di un problema all'immobilizzatore o grande cilindrata a freddo). alla centralina..

[Audio] Manutenzione del Sistema di Illuminazione e Segnalazione Il sistema di illuminazione del veicolo moderno è diventato un sistema elettronico complesso, con centraline dedicate, lampade LED e laser, sistemi di adattamento del fascio e comunicazione via bus. La diagnosi non si limita più alla semplice verifica di "lampadina bruciata o no". Fari LED e Matrix Diagnosi del Circuito Lampade Regolazione e Calibrazione dei Fari I sistemi Matrix LED o Laser controllano Anche sui sistemi tradizionali, la Dopo la sostituzione di un'unità faro o singolarmente decine di moduli LED per diagnostica moderna va oltre la di componenti della sospensione adattare il fascio luminoso alla semplice verifica visiva. Molte anteriore, è obbligatoria la regolazione situazione di guida (abbaglianti centraline di gestione luci eseguono un adattativi, mascheramento dei veicoli autodiagnosi continua della resistenza dell'orientamento del fascio luminoso. in arrivo). Un modulo LED difettoso o del carico su ogni canale: una lampada Nei veicoli con fari a regolazione automatica (sensore assetto veicolo + un problema alla centralina faro genera bruciata, un cablaggio con resistenza motore di regolazione), dopo la DTC specifici. La sostituzione di aumentata o un errore di polarità sostituzione del faro è necessario un'intera unità faro (non riparabile vengono rilevati e segnalati. Questo separatamente) richiede calibrazione semplifica la localizzazione del guasto eseguire la procedura di basic setting dell'angolo del fascio con il tester. ma richiede che il tecnico sappia dal tester per calibrare la posizione di riposo del motorino di regolazione. interpretare il DTC generato..

[Audio] Gestione dei Sistemi ADAS: Diagnosi e Calibrazione I sistemi ADAS (Advanced Driver Assistance Systems) – cruise control adattivo, lane keeping assist, emergency braking – si basano su sensori (radar, lidar, telecamere) che devono essere calibrati con precisione assoluta per funzionare correttamente. Un sensore mal calibrato può essere pericoloso. Quando è Necessaria la Calibrazione ADAS Tipologie di Calibrazione La calibrazione dei sensori ADAS è obbligatoria in seguito a: La calibrazione ADAS si esegue in due modalità: Sostituzione del parabrezza (telecamera frontale integrata) Statica: Il veicolo è posizionato su una superficie piana, livellato, di fronte a target di calibrazione specifici posizionati a distanze e Sostituzione del radar frontale o posteriore angolazioni precise secondo le istruzioni del costruttore. La Interventi di carrozzeria che modificano la geometria del procedura è eseguita tramite tester diagnostico. Richiede spazio veicolo adeguato (tipicamente 5–8 metri davanti al veicolo) e bersagli Sostituzione di componenti della sospensione o dello sterzo certificati. Qualsiasi intervento che sposta fisicamente un sensore ADAS Dinamica: La calibrazione avviene automaticamente durante una Indicazione del costruttore in seguito a un codice DTC guida su strada a determinate condizioni (velocità, tipo di strada, specifico distanza percorsa). Molti sistemi richiedono una pre-calibrazione statica seguita da quella dinamica. Una calibrazione ADAS eseguita incorrettamente o non eseguita dopo interventi sulla struttura del veicolo può compromettere la sicurezza attiva del veicolo e la sua omologazione..

[Audio] Sicurezza Elettrica in Officina: Norme e Comportamenti La sicurezza non è un elemento accessorio del lavoro in officina: è una competenza professionale che si acquisisce con la formazione e si mantiene con comportamenti corretti e costanti. I rischi elettrici in officina sono reali e possono essere letali. Rischi Elettrici in Officina Norme di Comportamento Sicuro Cosa Fare in Caso di Incidente Elettrico I principali rischi elettrici in un'officina Le regole fondamentali per la sicurezza In caso di contatto accidentale con automotive sono: cortocircuiti durante elettrica in officina includono: tensione: non toccare la vittima con le le misure (puntale che cade su un terminale sotto tensione), archi disconnettere sempre prima il morsetto mani nude prima di aver sezionato elettrici durante la disconnessione di negativo della batteria quando l'alimentazione, chiamare richiesto, non indossare gioielli immediatamente il 118, iniziare le batterie cariche (contatto degli metallici durante lavori sul sistema manovre di rianimazione se la vittima è utensili), folgorazione su veicoli HV elettrico, usare strumenti con manici priva di sensi e non respira, utilizzare il (tensioni letali sopra 60 V DC), incendio per surriscaldamento di cablaggio con isolati, non bypassare mai i fusibili con defibrillatore se disponibile. Ogni fusibili inadeguati, esplosione di conduttori non calibrati, tenere la zona officina dovrebbe avere un piano di di lavoro asciutta e priva di liquidi emergenza e il personale formato nel batterie in carica (generazione di conduttivi, non lavorare mai da soli su primo soccorso di base. idrogeno). sistemi HV..

[Audio] Uso Corretto e Manutenzione della Strumentazione Gli strumenti di diagnosi sono un investimento professionale significativo. Il loro uso corretto e la loro manutenzione regolare garantiscono misure accurate e affidabili. Una misura errata dovuta a uno strumento mal funzionante o usato incorrettamente può portare a diagnosi sbagliate e interventi inutili. Verifica Periodica degli Strumenti di Misura Aggiornamento dei Software Diagnostici Custodia e Conservazione degli Strumenti Il multimetro deve essere verificato Il software del tester diagnostico Gli strumenti di diagnosi elettronica periodicamente: batteria carica, deve essere aggiornato sono sensibili a: urti (danni interni funzionamento del buzzer di regolarmente. Gli aggiornamenti non visibili), umidità (corrosione dei continuità, verifica della precisione includono: nuovi veicoli e modelli circuiti interni), temperature estreme sulle tensioni note (es. batteria a anno, correzioni ai database dei DTC, (danni alle celle batteria e ai display), riposo, alimentazione USB 5V). I nuove procedure di attivazione e contaminazione da oli e solventi puntali devono essere in buono coding, aggiornamenti ai protocolli (danneggiamento delle tastiere e dei stato: isolamento intatto, punte non di comunicazione. Un tester con connettori). Conservare gli strumenti ossidate. I puntali usurati software obsoleto può non nelle custodie originali, non lasciarli aumentano la resistenza di contatto riconoscere correttamente i codici di nell'auto in estate o in inverno, pulire e falsano le misure di resistenza guasto o non supportare le procedure i connettori con aria compressa bassa. Alcuni multimetri di necessarie per i veicoli più recenti. secca dopo l'uso su veicoli con laboratorio hanno una funzione di Molti costruttori pubblicano connettori sporchi. auto-test interna. bollettini tecnici che richiedono aggiornamenti specifici del software diagnostico..

[Audio] Comunicazione Tecnica con il Cliente La competenza tecnica deve essere accompagnata dalla capacità di comunicarla al cliente in modo chiaro, professionale e comprensibile. La comunicazione è parte integrante del servizio di qualità e contribuisce alla fidelizzazione del cliente. Spiegare la Diagnosi in Modo Comprensibile Documentazione per il Cliente Il cliente non ha formazione tecnica automotive: usare termini Il cliente ha diritto a ricevere documentazione chiara tecnici senza spiegazione crea distanza e sfiducia. Il tecnico dell'intervento eseguito. Un verbale di riparazione professionale professionista sa tradurre la diagnosi in termini comprensibili include: senza essere condiscendente. Descrizione del sintomo originale (come riportato dal cliente) Esempio efficace: "Abbiamo misurato la resistenza del sensore di Sintesi della diagnosi eseguita (in linguaggio accessibile) temperatura del liquido di raffreddamento e il valore che Causa identificata e componente sostituito (con riferimento al abbiamo ottenuto non corrisponde a quello che il costruttore numero di ricambio) prevede per questa temperatura. Questo spiega perché il motore Verifica finale: "Il veicolo è stato testato nelle condizioni che stenta all'avviamento a freddo: riceve informazioni errate sulla riproducevano il problema, il quale non si è più presentato" temperatura e regola il carburante in modo sbagliato. La Eventuali raccomandazioni per la manutenzione futura sostituzione del sensore risolverà il problema." Un cliente che capisce cosa è stato fatto sul suo veicolo è un cliente soddisfatto e fidelizzato. La trasparenza è il miglior strumento di marketing per un'officina professionale..

[Audio] Casi Studio: Approccio Pratico dal Sintomo alla Soluzione I casi studio permettono di applicare il metodo didattico del corso su situazioni reali. Ogni caso illustra come la sequenza sintomo → controllo → misura → interpretazione → intervento si concretizza nella pratica quotidiana di officina. Caso 1: Motore Irregolare al Minimo con Spia MIL Accesa Caso 2: Spie ABS e ESP Accese, Nessun DTC al Tester Caso 3: Consumo di Carburante Elevato Senza DTC Sintomo: il cliente riferisce che il Sintomo: entrambe le spie ABS e ESP Sintomo: il cliente lamenta un motore è irregolare al minimo, la spia accese permanentemente. Il tester aumento del consumo del 20-25% motore è accesa da 3 giorni. DTC non trova DTC sul sistema ABS. negli ultimi mesi. Nessuna spia accesa. trovati: P0301 (misfire cilindro 1), Sequenza: 1. Sospetta di problema di Sequenza: 1. Lettura live data durante P0304 (misfire cilindro 4). Sequenza: comunicazione. 2. Verifica marcia su strada (data logging). 2. Il 1. Lettura freeze frame (minimo a alimentazione centralina ABS → sensore lambda mostra correzione a freddo). 2. Oscilloscopio sulle bobine tensione 11,8 V invece di 12,5 V. 3. Test lungo termine (LTFT) +18% (limite dei cilindri 1 e 4 → forma d'onda della caduta di tensione sul circuito positivo accettabile ±10%) → la centralina sta bobina del cil. 4 anomala (tensione della centralina → caduta di 0,7 V. 4. arricchendo la miscela. 3. breakdown alta). 3. Misura resistenza Tracciamento circuito sullo schema → Oscilloscopio sul sensore MAF durante candela cil. 4 → resistenza interna 18 fusibile F47 e relè in serie. 5. Misura accelerazione → segnale più basso del della caduta sul relè → 0,65 V previsto. 4. Misura del MAF con tubo di kΩ (valore atteso < 6 kΩ). Diagnosi: candela cilindro 4 difettosa. attraverso il contatto del relè. Venturi calibrato a confronto → Intervento: sostituzione candela cil. 4. Diagnosi: relè in serie conferma lettura bassa del 15%. Retest: segnale bobina corretto, DTC all'alimentazione ABS con contatto Diagnosi: sensore MAF parzialmente non tornano dopo ciclo di marcia. degradato. Intervento: sostituzione contaminato (depositi oleosi dal blowrelè. Tutte le spie si spengono, DTC by). Intervento: pulizia con spray MAF assenti. cleaner e retest. LTFT torna a +3%. Se non migliorasse: sostituzione MAF..

[Audio] Aggiornamento Professionale Continuo: Il Tecnico Meccatronico del Futuro Il settore automotive è in trasformazione accelerata. L'elettrificazione, i sistemi ADAS di nuova generazione, la connettività e gli aggiornamenti OTA stanno ridefinendo il profilo del tecnico meccatronico. La formazione non è un evento: è un processo continuo. Veicoli Connessi e OTA Update I veicoli moderni ricevono Formazione Certificata HEV/BEV Aggiornamento dei Sistemi ADAS aggiornamenti software via rete La certificazione per interventi su I sistemi ADAS evolvono rapidamente cellulare (OTA – Over The Air). Il tecnico veicoli ibridi ed elettrici è obbligatoria con ogni nuova generazione di veicoli. Il deve comprendere le implicazioni di per legge (D.Lgs. 81/2008 e norme CEI tecnico deve aggiornarsi sulle nuove questi aggiornamenti sulla diagnostica specifiche). Il percorso formativo tecnologie di sensori (radar 4D, (un DTC risolto da OTA può far minimo prevede la formazione di base telecamere a infrarossi), sulle nuove scomparire un sintomo senza risolvere per il riconoscimento dei sistemi HV, la procedure di calibrazione e sulle la causa hardware), sulla sicurezza procedura di messa in sicurezza e l'uso implicazioni legali della responsabilità informatica del veicolo e sulle nuove dei DPI. Livelli avanzati permettono in caso di sistemi ADAS non responsabilità dell'officina nella interventi sempre più profondi sul correttamente calibrati dopo un gestione dei dati del veicolo. sistema HV. intervento..

[Audio] Valutazione delle Competenze Acquisite Il percorso formativo si conclude con la verifica delle competenze acquisite nelle due unità formative. La valutazione non è un esame teorico: è una verifica pratica della capacità del tecnico di applicare il metodo diagnostico in situazioni reali simulate. Criteri di Valutazione UF1 – Diagnosi Criteri di Valutazione UF2 – Riparazione Corretto uso degli strumenti di misura (multimetro, Correttezza delle procedure di intervento (sicurezza, metodo, oscilloscopio, tester) qualità) Capacità di identificare il sintomo e pianificare la sequenza di Esecuzione corretta delle riparazioni di cablaggio e connettori controllo Capacità di eseguire le procedure post-sostituzione (coding, Correttezza delle misure effettuate (procedura e sicurezza) adattamenti) Interpretazione corretta dei valori misurati in relazione ai Verifica funzionale post-intervento con strumentazione range attesi Compilazione della documentazione tecnica di riparazione Lettura e utilizzo degli schemi elettrici nella diagnosi Comunicazione tecnica chiara e professionale del lavoro Formulazione di una proposta tecnica motivata e supportata eseguito da prove Il superamento del corso attesta la capacità del tecnico di operare in modo autonomo e professionale sulla diagnosi e riparazione degli apparati elettrici/elettronici del veicolo moderno..

[Audio] Riepilogo del Percorso e Prossimi Passi Al termine del corso da 40 ore, il tecnico meccatronico ha consolidato un metodo di lavoro rigoroso e professionale, applicabile a qualsiasi sistema elettrico/elettronico del veicolo moderno. Il Metodo è la Competenza La Misura Prima di Tutto Formazione Continua Il vero valore acquisito non è la Nessuna sostituzione senza prove. Il settore evolve: i veicoli di domani conoscenza di un singolo sistema, ma la Questa regola, interiorizzata e praticata saranno più elettronici e connessi di padronanza del metodo: sintomo → quotidianamente, è la firma del tecnico quelli di oggi. Il percorso formativo sequenza di controllo → strumento → professionista. Riduce i costi, aumenta intrapreso con questo corso è il punto misura → interpretazione → proposta la fiducia del cliente e fa crescere la di partenza di un aggiornamento tecnica. Questo metodo si applica a reputazione dell'officina. professionale continuo che qualsiasi sistema, su qualsiasi veicolo, accompagnerà tutta la carriera del oggi e domani. tecnico meccatronico. "Non si propone mai la sostituzione di un componente senza prove a supporto." Il principio cardine del Tecnico Meccatronico Professionista.
