Tecnico-Meccatronico-delle-Autoriparazioni

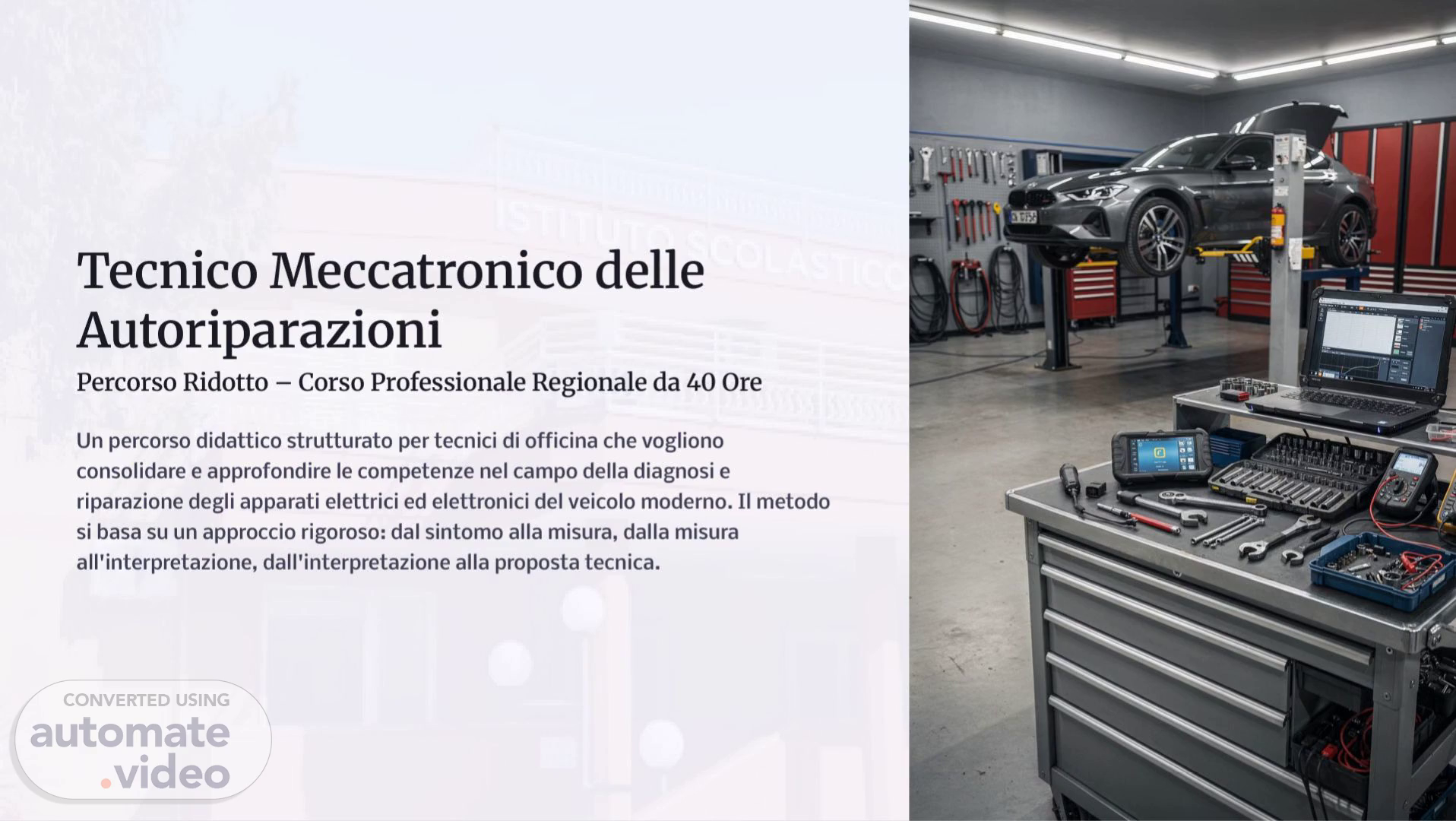

Tecnico Meccatronico delle Autoriparazioni Percorso Ridotto – Corso Professionale Regionale da 40 Ore Un percorso didattico strutturato per tecnici di officina che vogliono consolidare e approfondire le competenze nel campo della diagnosi e riparazione degli apparati elettrici ed elettronici del veicolo moderno. Il metodo si basa su un approccio rigoroso: dal sintomo alla misura, dalla misura all'interpretazione, dall'interpretazione alla proposta tecnica..

Struttura del Corso Il corso da 40 ore è articolato in due Unità Formative principali, ciascuna focalizzata su un aspetto fondamentale della professione del tecnico meccatronico. Le due unità sono progettate per essere complementari e progressive. UF1 – Diagnosi Tecnica e Strumentale Diagnosi degli apparati elettrici ed elettronici del veicolo. Utilizzo della strumentazione professionale, lettura dei dati, interpretazione dei sintomi e identificazione delle cause di guasto. UF2 – Riparazione e Manutenzione Interventi di riparazione e manutenzione sugli apparati elettrico/elettronici. Procedure operative sicure, verifica post- intervento e documentazione tecnica della riparazione eseguita. Destinatari: tecnici di officina con esperienza di base che intendono consolidare le proprie competenze nel settore della meccatronica applicata all'autoriparazione..

Il Metodo Didattico Fondamentale Il principio cardine dell'intero corso è un approccio metodologico rigoroso che guida il tecnico dalla manifestazione del problema fino alla soluzione definitiva, evitando diagnosi affrettate o sostituzioni casuali di componenti. 1 Sintomo Raccolta e descrizione accurata del guasto o anomalia rilevata 2 Sequenza di Controllo Definizione logica dell'ordine delle verifiche da eseguire 3 Strumento Scelta dello strumento di misura più adeguato al controllo 4 Misura Esecuzione della misura secondo le procedure corrette 5 Interpretazione Analisi del dato misurato in relazione ai valori attesi 6 Proposta Tecnica Intervento mirato e documentato, supportato da prove concrete Regola fondamentale: non si propone mai la sostituzione di un componente senza prove a supporto. Ogni intervento deve essere giustificato da misure e verifiche oggettive..

Perché Questo Approccio Metodologico? Il Problema delle Diagnosi Affrettate Nella pratica di officina, la tentazione di sostituire componenti "a intuito" è molto comune. Questo approccio porta a costi non necessari per il cliente, perdita di tempo e credibilità per il tecnico, mancata identificazione della vera causa del guasto e rischio di recidiva del problema dopo la riparazione. Un veicolo moderno può avere oltre 70 centraline elettroniche interconnesse: una sostituzione errata può mascherare il guasto reale senza risolverlo. Il Valore della Misura Oggettiva L'approccio basato sulla misura strumentale garantisce invece risultati ripetibili e verificabili, comunicazione trasparente con il cliente, maggiore efficienza nella diagnosi e riduzione dei costi complessivi di riparazione. Il tecnico che padroneggia gli strumenti di diagnosi non sostituisce componenti: risolve problemi. Questa distinzione è il cuore della professionalità meccatronica moderna. Diagnosi basata su dati misurati, non su supposizioni Documentazione tracciabile dell'intervento Fiducia del cliente basata su prove concrete Riduzione del tasso di "rientro" in officina.

UF1 – UNITÀ FORMATIVA 1 Diagnosi Tecnica e Strumentale degli Apparati Elettrici/Elettronici La prima unità formativa introduce il tecnico all'universo della diagnosi strumentale moderna. Si affrontano i principi fondamentali dell'elettronica applicata al veicolo, l'uso della strumentazione professionale e le metodologie di lettura e interpretazione dei dati diagnostici..

Il Veicolo Moderno: Un Sistema Elettronico Complesso Il veicolo contemporaneo non è più un insieme di componenti meccanici con qualche elemento elettrico accessorio. È un sistema integrato di reti di comunicazione, sensori, attuatori e unità di controllo che collaborano in tempo reale per garantire sicurezza, efficienza e comfort. Centraline ECU Ogni funzione del veicolo – motore, cambio, ABS, airbag, climatizzatore – è gestita da una centralina dedicata (ECU). I veicoli moderni ne montano da 30 a oltre 70, tutte interconnesse via rete CAN, LIN, MOST o Ethernet automotive. Sensori e Trasduttori Decine di sensori monitorano costantemente temperatura, pressione, posizione, velocità, luminosità, presenza di gas. Il loro corretto funzionamento è essenziale: un segnale errato può generare comportamenti anomali in sistemi apparentemente non correlati. Reti di Comunicazione Le centraline comunicano attraverso protocolli standardizzati. Il bus CAN è il più diffuso, ma nei veicoli moderni convivono più reti con velocità e scopi diversi. La comprensione delle reti è fondamentale per una diagnosi corretta degli errori di comunicazione. Attuatori Gli attuatori (motori elettrici, iniettori, elettrovalvole, relè) convertono il comando elettrico in azione meccanica o idraulica. La verifica del loro corretto funzionamento richiede sia misure elettriche che osservazioni funzionali..

Richiami di Elettrotecnica Applicata Prima di affrontare la diagnosi strumentale, è indispensabile avere solide basi di elettrotecnica. Questi concetti non sono teoria astratta: sono gli strumenti mentali che il tecnico usa ogni volta che impugna il multimetro o interpreta un grafico del tester. Legge di Ohm e Circuiti La relazione fondamentale V = R × I governa ogni circuito elettrico del veicolo. Comprendere come tensione, resistenza e corrente si relazionano permette di prevedere il comportamento di un circuito e interpretare correttamente le misure effettuate. Circuiti in serie: la corrente è uguale ovunque, le tensioni si sommano Circuiti in parallelo: la tensione è uguale, le correnti si dividono Cadute di tensione: indicatori chiave di resistenze parassite Potenza dissipata: P = V × I, fondamentale per verifica fusibili e cablaggi Grandezze e Unità di Misura Il tecnico deve padroneggiare le unità di misura e i loro multipli/sottomultipli per interpretare correttamente i valori letti dagli strumenti. Tensione (V): da mV (millivolt) a centinaia di volt nei sistemi HV Corrente (A): da µA nei segnali sensore a centinaia di A all'avviamento Resistenza (Ω): da mΩ nelle connessioni a MΩ nei circuiti di isolamento Frequenza (Hz): fondamentale per segnali PWM e sensori rotativi.

Il Multimetro Digitale: Lo Strumento Base Il multimetro digitale è lo strumento di misura più versatile e indispensabile in officina. Saper utilizzarlo correttamente, scegliere il range appropriato e interpretare il valore visualizzato è una competenza fondamentale per qualsiasi tecnico meccatronico. Misura di Tensione Si effettua sempre in parallelo al componente o tratto di circuito da misurare. La resistenza interna dello strumento deve essere molto alta (≥ 10 MΩ) per non perturbire il circuito. Si distingue tra tensione di alimentazione, tensione di segnale e caduta di tensione parassita. Misura di Resistenza Il circuito deve essere sempre de-energizzato prima della misura. Si misura con i puntali in parallelo al componente, dopo averlo disconnesso almeno su un lato. Attenzione alle resistenze parassite dei cavi di misura stessi (funzione Rel/Zero). Misura di Corrente Si esegue inserendo il multimetro in serie al circuito (interruzione del circuito) oppure tramite pinza amperometrica (misura induttiva, senza interruzione). La pinza è preferibile per correnti elevate o in circuiti che non possono essere interrotti. Funzioni Avanzate I multimetri moderni offrono funzioni aggiuntive preziose: test diodi, misura di capacità, frequenzimetro, duty cycle, temperatura con termocoppia, continuità con buzzer. Conoscere e utilizzare queste funzioni accelera significativamente la diagnosi..

Cadute di Tensione: Il Test Spesso Sottovalutato La misura della caduta di tensione (voltage drop test) è uno dei test diagnostici più potenti e informativi che un tecnico può eseguire. Permette di identificare resistenze parassite in connettori, cablaggi e masse anche quando la continuità del circuito è nominalmente verificata. Come Funziona Un conduttore o connettore perfetto non cade tensione se attraversato da corrente: tutta la tensione è disponibile al carico. Quando compare una caduta di tensione indesiderata, significa che esiste una resistenza parassita nel percorso misurato. Il test si esegue con il circuito alimentato e sotto carico, misurando la differenza di potenziale tra due punti del conduttore o attraverso un connettore. Un valore superiore a 0,1–0,2 V indica già un problema rilevante. Applicazioni Pratiche Test del circuito di massa: misura tra massa componente e massa telaio – valori alti indicano ossidazione o connessione allentata Test del circuito positivo: dal positivo batteria al positivo componente – identifica perdite nel cablaggio Test su connettori: misura attraverso i terminali del connettore – rileva corrosione o deformazione dei pin Test sugli interruttori: verifica della resistenza interna dei relè e degli interruttori quando chiusi Un circuito di alimentazione ben funzionante mostra cadute di tensione inferiori a 0,2 V su ogni singolo tratto..

L'Oscilloscopio Automotive: Vedere il Segnale nel Tempo L'oscilloscopio è lo strumento che trasforma un segnale elettrico invisibile in un grafico visibile e interpretabile. È indispensabile per diagnosticare sensori, attuatori, segnali di comunicazione e tutti i componenti che generano o ricevono segnali variabili nel tempo. Concetti Base dell'Oscilloscopio L'asse orizzontale rappresenta il tempo, quello verticale la tensione. I parametri fondamentali da impostare sono: time/div (scala temporale), volt/div (scala verticale), trigger (condizione di avvio della cattura). La scelta corretta di questi parametri è essenziale per visualizzare correttamente il segnale. Segnali Analogici Sensori come il sensore MAP, il potenziometro acceleratore o il sensore di temperatura generano segnali analogici – tensioni che variano proporzionalmente alla grandezza misurata. L'oscilloscopio mostra forma, ampiezza e variazione nel tempo, rivelando deformazioni, rumore elettrico o interruzioni intermittenti invisibili al multimetro. Segnali Digitali e PWM I segnali PWM (Pulse Width Modulation) sono utilizzati per controllare iniettori, motori elettrici, ventilatori e altri attuatori. L'oscilloscopio permette di misurare frequenza, duty cycle e ampiezza del segnale, verificando sia il comando della centralina che la risposta dell'attuatore. Segnali di Comunicazione Il bus CAN, il protocollo LIN, il K-Line: tutti generano forme d'onda caratteristiche visibili all'oscilloscopio. Questo permette di verificare l'integrità fisica del bus, identificare nodi che "contaminano" la comunicazione e diagnosticare problemi di impedenza nelle linee..

Lettura e Interpretazione dei Segnali al Oscilloscopio Saper acquisire un segnale è solo il primo passo. La competenza vera sta nell'interpretare ciò che si vede sullo schermo, riconoscendo pattern normali e anomalie diagnosticamente significative. Segnale del Sensore di Giri (CKP) Il sensore di posizione albero motore (CKP) genera un segnale con frequenza proporzionale al regime. Un segnale corretto mostra impulsi regolari con ampiezza costante. Denti mancanti, variazioni di ampiezza o rumore di fondo indicano: traferro errato, ruota fonica danneggiata, problema al sensore stesso o al suo cablaggio. Segnale dell'Iniettore La forma d'onda di comando di un iniettore mostra: la caduta di tensione al momento dell'apertura (picco negativo), il plateau di mantenimento in corrente, il picco di ritorno induttivo alla chiusura. Anomalie in ognuna di queste fasi indicano problemi specifici alla centralina, al cablaggio o all'iniettore stesso. Segnale del Sensore Lambda Il sensore lambda wideband genera un segnale di tensione correlato al rapporto aria/carburante. Un sensore funzionante mostra oscillazioni rapide intorno a 0,45 V (sensore narrowband) o un segnale lineare calibrato (wideband). Tempi di risposta lenti o segnale piatto indicano invecchiamento o avvelenamento del sensore. Segnale del Bus CAN Il CAN bus mostra segnali differenziali (CAN-H e CAN-L) con tensioni simmetriche intorno a 2,5 V. La separazione tipica in stato dominante è 1 V per CAN-H (3,5 V) e -1 V per CAN-L (1,5 V). Segnali asimmetrici, rumore eccessivo o livelli errati indicano cortocircuiti, aperture di circuito o terminazioni danneggiate..

Il Tester Multimarca: Diagnosi OBD e Avanzata Lo scanner diagnostico (tester) è lo strumento che permette al tecnico di dialogare direttamente con le centraline del veicolo, leggere i dati in tempo reale, acquisire i codici di guasto e attivare test sugli attuatori. È il punto di partenza obbligatorio di qualsiasi diagnosi elettronica professionale. Protocollo OBD-II: Lo Standard Dal 2001 (benzina) e 2004 (diesel) tutti i veicoli venduti in Europa devono essere conformi allo standard OBD-II (EOBD). Questo garantisce un accesso minimo standardizzato tramite il connettore DLC (Data Link Connector) a 16 pin. Le funzioni OBD standard includono: Lettura e cancellazione dei DTC (Diagnostic Trouble Codes) Visualizzazione dei dati in tempo reale (PID) Test del sistema di evaporazione dei vapori carburante Stato dei monitor di diagnosi (readiness) Informazioni sul veicolo (VIN, calibrazione ECU) Diagnosi Avanzata Multimarca Oltre all'OBD standard, i tester multimarca avanzati accedono ai sistemi proprietari dei costruttori, offrendo funzionalità estese come: Codici di guasto su tutti i sistemi (ABS, airbag, clima, carrozzeria) Attivazione degli attuatori per test funzionali Coding e programmazione di centraline Procedure guidate di adattamento e calibrazione Registrazione e analisi di dati (data logging) La qualità e la profondità di accesso variano significativamente tra diversi tester multimarca: è importante conoscere le capacità e i limiti del proprio strumento..

I Codici di Guasto DTC: Lettura e Interpretazione I codici DTC (Diagnostic Trouble Codes) sono il punto di partenza della diagnosi elettronica, ma non devono essere interpretati come una soluzione: indicano dove la centralina ha rilevato un'anomalia, non necessariamente cosa ha causato il problema. 1 Struttura del Codice DTC Un codice DTC è formato da 5 caratteri. Il primo è una lettera che indica il sistema: P (Powertrain – motore/cambio), B (Body – carrozzeria), C (Chassis – telaio/freni), U (Network – comunicazione). Il secondo carattere indica se il codice è generico (0) o proprietario del costruttore (1, 2, 3). 2 Tipologie di DTC I codici di guasto si distinguono in: attivi (il guasto è presente ora), passati/storici (il guasto si è verificato in precedenza ma non è più presente), in sospeso (il monitor ha rilevato un'anomalia ma non ancora confermata). La distinzione è fondamentale per capire se il problema è intermittente o costante. 3 Freeze Frame Data Al momento dell'attivazione di un DTC, molte centraline registrano automaticamente un "fotogramma" delle condizioni operative: regime motore, carico, temperatura, velocità. Questi dati di contesto sono preziosi per riprodurre le condizioni del guasto e verificare l'efficacia della riparazione. 4 Il Codice NON è la Diagnosi Un DTC P0130 ("segnale sensore lambda fuori range") può essere causato dal sensore stesso, ma anche da un cablaggio difettoso, da una perdita di carburante, da un problema di pressione del carburante o da una perdita d'aria. Il codice avvia l'indagine: la misura strumentale porta alla diagnosi..

I Dati in Tempo Reale: Il Cuore della Diagnosi Funzionale La lettura dei parametri in tempo reale (Live Data o PID – Parameter Identification) permette al tecnico di osservare il comportamento del veicolo mentre funziona, confrontando i valori effettivi con i range attesi e individuando anomalie che non generano codici di guasto. Selezione dei PID Rilevanti Non tutti i parametri sono ugualmente utili per ogni diagnosi. Il tecnico esperto sa selezionare i PID significativi per il sintomo in esame, evitando di essere sopraffatto dalla quantità di dati disponibili. Per un problema di accensione irregolare, ad esempio, i PID chiave includono: regime motore, posizione albero a camme, pressione carburante, segnale lambda, avanzamento accensione, massa aria aspirata, temperatura liquido di raffreddamento. Confronto con i Valori Attesi Ogni parametro ha un range di funzionamento normale che dipende dalle condizioni operative del motore. La documentazione tecnica del costruttore fornisce i valori di riferimento. La conoscenza dei valori attesi è fondamentale: un segnale MAF di 8 g/s a 800 rpm al minimo può essere normale su un motore 1.4, anomalo su un 2.0. Il contesto è tutto. Data Logging e Analisi Differita Molti tester consentono di registrare i dati durante un percorso su strada o durante una procedura di test. L'analisi del log permette di correlare il sintomo (es. perdita di potenza in accelerazione) con le variazioni dei parametri, identificando il momento esatto e le condizioni in cui si manifesta il problema. Fondamentale per i guasti intermittenti. Attivazione degli Attuatori La funzione di attivazione degli attuatori (output test) permette di comandare direttamente singoli componenti – un iniettore, una valvola EGR, un motore passo-passo – indipendentemente dalle condizioni del motore. È il modo più diretto per verificare se un attuatore risponde correttamente al comando, separando il problema del comando (centralina/cablaggio) dal problema dell'esecutore (attuatore stesso)..

Il Sistema di Alimentazione: Batteria e Circuito di Carica Nessun sistema elettronico funziona correttamente senza una fonte di alimentazione adeguata. La batteria e il circuito di carica sono spesso responsabili di guasti apparentemente "elettronici" che in realtà hanno origine nell'alimentazione. La diagnosi inizia sempre dalla verifica delle tensioni e correnti di base. Test della Batteria Una batteria al piombo-acido in buone condizioni mostra: Tensione a riposo: 12,6–12,8 V (batteria carica al 100%) Tensione sotto carico: non deve scendere sotto 10,5 V durante l'avviamento Test della resistenza interna: con tester di batteria a conduttanza – valori crescenti indicano invecchiamento Test di capacità: verifica che la batteria possa erogare la corrente nominale per il tempo previsto I tester di batteria a conduttanza permettono una valutazione rapida e non invasiva dello stato della batteria, senza necessità di carica preliminare. Test del Circuito di Carica L'alternatore deve mantenere la tensione di sistema nel range ottimale per la ricarica della batteria e il corretto funzionamento delle utenze elettroniche: Tensione di carica: 13,8–14,7 V a regime stabilizzato Ripple AC: una componente alternata eccessiva (>0,5 V) indica diodi del raddrizzatore difettosi Test di carico: verifica della tensione con tutte le utenze accese Dispersione a riposo: con il veicolo spento, la corrente assorbita non deve superare 50–80 mA dopo il timeout dei sistemi Una tensione di carica inferiore a 13,5 V può causare anomalie nelle centraline e nei sensori, generando codici di guasto apparentemente non correlati al circuito di carica..

Il Sistema di Iniezione Elettronica: Diagnosi Sistematica Il sistema di iniezione elettronica è uno degli ambiti più complessi e frequentemente interessati da guasti nell'autoriparazione moderna. La diagnosi richiede la comprensione dell'intera catena funzionale: sensori di ingresso → centralina → attuatori di uscita. 01 Verifica dell'Alimentazione della Centralina (ECU) Prima di qualsiasi altra verifica, controllare che la centralina motore riceva tutte le alimentazioni e le masse previste. Una centralina con massa degradata o alimentazione instabile può generare comportamenti anomali e codici di guasto multipli non correlati tra loro. Verificare con voltmetro e test di caduta di tensione. 02 Lettura dei Parametri Sensori Acquisire i dati in tempo reale di tutti i sensori principali: MAF/MAP, temperatura aria aspirata, temperatura liquido, posizione farfalla, sensore lambda, pressione carburante (se disponibile). Confrontare ogni valore con i range attesi per le condizioni operative attuali. 03 Verifica del Circuito Carburante Misurare la pressione del carburante staticamente e dinamicamente (al minimo, in accelerazione, con pompa bloccata). Verificare la tenuta del circuito e il corretto funzionamento della pompa carburante. La pressione è un parametro fisico che nessun software può simulare: deve essere misurata. 04 Test degli Iniettori Misurare la resistenza degli iniettori (confronto tra cilindri), verificare con oscilloscopio la forma d'onda di comando e la risposta dell'attuatore. L'attivazione individuale degli iniettori tramite tester permette di identificare un iniettore non funzionante senza smontarlo..

Sensori Fondamentali del Motore: Diagnosi Specifica Ogni sensore del motore ha caratteristiche elettriche specifiche che determinano come deve essere misurato e quali valori attendersi. La conoscenza di questi dettagli è ciò che distingue una diagnosi professionale da un'ipotesi. Sensore MAP (Pressione Collettore) Il sensore MAP è un trasduttore che converte la pressione assoluta del collettore di aspirazione in un segnale di tensione. Alimentazione tipica 5V, uscita proporzionale alla pressione. A motore fermo (pressione atmosferica ~1013 mbar) il segnale deve corrispondere al valore previsto dalla curva caratteristica. La misurazione con oscilloscopio durante una rapida apertura del gas rivela la velocità di risposta del sensore. Sensore MAF (Massa Aria Aspirata) Il sensore MAF a filo caldo misura la massa d'aria che entra nel motore. Il segnale in uscita può essere analogico (tensione) o digitale (frequenza). Al minimo, il valore atteso varia tipicamente tra 2 e 10 g/s a seconda della cilindrata. Un MAF che restituisce valori sistematicamente bassi (carburante ricco al minimo, magro in accelerazione) è un guasto frequente ma che va confermato misurando effettivamente il segnale. Sensore CKP (Posizione Albero Motore) Il sensore CKP a riluttanza variabile genera una tensione alternata la cui ampiezza aumenta con il regime. Il sensore CKP Hall genera un segnale digitale a onda quadra. Entrambi devono essere verificati con oscilloscopio: il traferro corretto è critico per l'ampiezza del segnale, che deve rispettare la soglia di riconoscimento della centralina. Sensore di Temperatura (NTC) I sensori di temperatura del liquido di raffreddamento e dell'aria aspirata sono termistori NTC: la loro resistenza diminuisce all'aumentare della temperatura. La verifica si esegue misurando la resistenza con il motore freddo (temperatura ambiente nota) e confrontandola con la tabella R/T del costruttore. Un sensore NTC difettoso può causare problemi di avviamento, consumo eccessivo e disfunzioni al sistema di raffreddamento..

Il Sistema di Accensione: Diagnosi con Oscilloscopio Il sistema di accensione – nella sua evoluzione da distributore a bobine singole per cilindro – richiede l'oscilloscopio come strumento principale di diagnosi. Le forme d'onda dell'accensione contengono informazioni preziose sullo stato del sistema ad alta tensione. Anatomia della Forma d'Onda di Accensione Una forma d'onda di accensione tipica si compone di fasi distinte, ognuna diagnosticamente significativa: Fase di carica (dwell): la corrente sale nella bobina – la durata è controllata dalla centralina Picco di rottura: la tensione sale rapidamente fino al valore di innesco della scintilla (tensione di breakdown) Linea di scarica: la scintilla brucia – durata 1-2 ms, tensione costante (circa 1-2 kV) Oscillazioni residue: la bobina scarica l'energia residua in oscillazioni smorzate Diagnosi dei Difetti Tipici Tensione di breakdown alta: gap candela eccessivo, candela usurata, pressione di compressione alta, miscela magra Tensione di breakdown bassa: gap candela ridotto, candela contaminata, perdita di compressione Linea di scarica irregolare: candela difettosa, cavo ad alta tensione difettoso Dwell anomalo: problema alla centralina o al cablaggio della bobina Assenza di oscillazioni residue: bobina con avvolgimento primario aperto o in cortocircuito Nelle moderne bobine COP (Coil On Plug), la diagnosi si esegue confrontando la forma d'onda tra i cilindri: le anomalie emergono chiaramente per differenza..

Il Sistema di Distribuzione Variabile (VVT/VVL): Diagnosi I sistemi di fasatura variabile delle valvole (VVT – Variable Valve Timing) sono oggi presenti nella grande maggioranza dei motori moderni. La loro diagnosi richiede la comprensione del principio di funzionamento e l'uso combinato di tester e oscilloscopio. Come Funziona il VVT Il sistema VVT modifica la fasatura relativa tra albero a camme e albero motore, ottimizzando il riempimento volumetrico in funzione del regime e del carico. L'attuatore è solitamente un motore idraulico (variatore di fase) controllato da un'elettrovalvola proporzionale comandata dalla centralina tramite segnale PWM. La posizione effettiva è letta dal sensore CMP (posizione albero a camme). Sintomi di Guasto Tipici I guasti al sistema VVT si manifestano con: accensione della spia motore con DTC correlati alla fasatura (es. P0011, P0021), rumore metallico all'avviamento a freddo (catena di distribuzione o attuatore idraulico), perdita di potenza a certi regimi, consumo di carburante aumentato, minimo instabile. Il tecnico deve collegare il sintomo al sistema prima di procedere con la diagnosi strumentale. Sequenza di Diagnosi VVT 1. Leggere i DTC e i freeze frame data. 2. Verificare il livello e la qualità dell'olio motore (il VVT è idraulico – olio degradato o a livello basso causa malfunzionamenti). 3. Misurare la pressione olio. 4. Verificare il segnale di comando PWM all'elettrovalvola con oscilloscopio. 5. Misurare la resistenza dell'elettrovalvola. 6. Verificare la risposta effettiva della fasatura tramite live data (differenza gradi CKP-CMP)..

SISTEMA SICUREZZA Il Sistema ABS/ESP: Diagnosi dei Sensori di Velocità Ruota I sistemi di sicurezza attiva ABS, ESP, ASR e controllo della trazione si basano fondamentalmente sui segnali dei sensori di velocità ruota (WSS – Wheel Speed Sensors). Un guasto a uno di questi sensori si riflette sull'intera piattaforma di sicurezza. Sensori Passivi (Magnetici a Riluttanza) I vecchi sensori magnetici generano una tensione alternata sinusoidale la cui frequenza è proporzionale alla velocità della ruota e la cui ampiezza dipende dalla distanza dal target (anello dentato). Verifica: misura dell'impedenza (tipicamente 800–2000 Ω), forma d'onda all'oscilloscopio con ruota in rotazione, verifica del traferro con comparatore. Sensori Attivi (Effetto Hall) I sensori attivi ad effetto Hall sono alimentati (5 o 12 V) e generano un segnale digitale a onda quadra. Sono più precisi dei passivi e funzionano anche a bassissima velocità (arresto quasi completo). Verifica: alimentazione corretta, segnale digitale con tester o oscilloscopio, anello magnetico integrato nel cuscinetto (target) integro e non contaminato da trucioli metallici. Confronto tra le Quattro Ruote La tecnica diagnostica più efficace consiste nel confrontare simultaneamente i segnali delle quattro ruote durante una marcia lenta su fossa o con sollevatore. I quattro segnali devono essere proporzionali, omogenei e privi di irregolarità. Un segnale diverso dagli altri (ampiezza ridotta, impulsi mancanti, rumore) identifica immediatamente il sensore o il target difettoso..

Il Sistema di Climatizzazione Elettronica: Approccio Diagnostico Il climatizzatore automatico moderno è un sistema integrato che coinvolge sensori termici, attuatori, compressore elettrico o elettromagnetico, comunicazione con la centralina motore e con il quadro di bordo. La diagnosi richiede un approccio sistemico. Principali Componenti Elettrici/Elettronici Sensori di temperatura: abitacolo, evaporatore, mandata/ritorno circuito frigorigeno Sensore di pressione del gas: monitoraggio della pressione del circuito frigorigeno Elettromagnete compressore: frizione di innesto – verifica della corrente di chiamata Motori delle serrande: servomotori di miscelazione aria calda/fredda Ventilatore evaporatore: regolazione continua tramite PWM o resistore di stadio Resistore di stadio ventilatore: causa frequente di malfunzionamenti del ventilatore Sequenza di Diagnosi Il sistema di climatizzazione deve essere diagnosticato con la stessa metodologia applicata agli altri sistemi: Raccolta del sintomo preciso (non raffredda / non riscalda / ventilatore bloccato) 1. Lettura DTC sul sistema clima 2. Verifica dei parametri live: temperature, pressione, stato attuatori 3. Attivazione degli attuatori dal tester per verifica funzionale 4. Misure strumentali mirate sui componenti sospettati 5. Spesso i guasti al sistema clima sono di natura elettrica (connettore ossidato, fusibile, massa degradata) prima ancora che meccanica o frigoristica..

SICUREZZA HV Sistemi HV nei Veicoli Ibridi ed Elettrici: Norme di Sicurezza Fondamentali L'introduzione dei veicoli ibridi ed elettrici (HEV, PHEV, BEV) porta in officina tensioni fino a 800 V DC. Le norme di sicurezza non sono opzionali: un errore può essere letale. La formazione sulla sicurezza precede qualsiasi attività operativa. Livelli di Tensione e Pericolo Classe A: ≤ 60V DC / ≤ 25V AC – nessun rischio elettrico. Classe B (HV): > 60V DC / > 25V AC – obbligo di formazione e DPI specifici. I veicoli elettrici moderni operano tipicamente a 400V DC (alcuni fino a 800V). Anche a veicolo spento il sistema HV rimane pericoloso finché i condensatori non si sono scaricati. Dispositivi di Protezione Individuale Per interventi su sistemi HV sono obbligatori: guanti isolanti classe 00 o 0 (certificati IEC 60903), maschera protettiva o occhiali, abbigliamento ignifugo. I guanti devono essere verificati prima di ogni utilizzo (test visivo e gonfiamento) e sostituiti se presentano tagli, forature o invecchiamento. Procedura di Messa in Sicurezza Prima di qualsiasi intervento sul sistema HV: 1. Spegnere il veicolo e rimuovere la chiave. 2. Disinserire il connettore di servizio (service plug) o sezionare il sistema secondo la procedura del costruttore. 3. Attendere il tempo di scarica dei condensatori (indicato nei manuali, solitamente 5–15 minuti). 4. Verificare l'assenza di tensione con multimetro HV prima di toccare qualsiasi componente. Solo personale con formazione specifica HEV/BEV è autorizzato a intervenire sui sistemi ad alta tensione. La formazione e la certificazione sono obbligatorie per legge..

Le Reti di Comunicazione del Veicolo I veicoli moderni sono percorsi da una rete di comunicazione che interconnette decine di centraline. Comprendere l'architettura di questa rete è fondamentale per diagnosticare correttamente i guasti di comunicazione, che rappresentano una percentuale crescente dei problemi in officina. 1 CAN Bus (1986–oggi) Il protocollo CAN (Controller Area Network) è il backbone della rete veicolo. Opera a 125 kbit/s (Low Speed) o 500 kbit/s (High Speed). Due fili (CAN-H, CAN-L) in configurazione differenziale. Estremamente robusto ai disturbi. Standard nei veicoli da oltre 30 anni. 2 LIN Bus (2003–oggi) Il protocollo LIN (Local Interconnect Network) è un bus economico a singolo filo per sottosistemi a bassa velocità: alzacristalli, sedili, specchi, sensori semplici. Opera fino a 20 kbit/s in architettura master-slave. Spesso non diagnosticabile direttamente dal tester standard. 3 MOST Bus (2000–oggi) Il protocollo MOST (Media Oriented Systems Transport) è utilizzato per sistemi multimediali ad alta larghezza di banda: navigatore, audio, display. Utilizza fibra ottica o cavi UTP. Raramente coinvolto in guasti meccanici ma può essere colpito da danneggiamenti fisici ai connettori ottici. 4 Ethernet Automotive (2015–oggi) L'Ethernet automotive (100BASE-T1, 1000BASE- T1) è il protocollo emergente per sistemi ADAS, telecamere, sensori LiDAR e aggiornamenti OTA. Opera a velocità molto elevate (100 Mbit/s – 1 Gbit/s). Richiede strumenti diagnostici di nuova generazione per la verifica dell'integrità fisica..

Diagnosi dei Guasti al Bus CAN: Metodologia Pratica I guasti al bus CAN sono tra i più complessi da diagnosticare perché un singolo nodo difettoso può compromettere l'intera rete, generando una cascata di codici di guasto apparentemente non correlati. La chiave è la metodologia sistematica. Sintomi Tipici di Guasto CAN Molteplici DTC di comunicazione su sistemi diversi (U0001, U0100, U0120...) Spie multiple accese contemporaneamente senza causa apparente Comunicazione intermittente con il tester diagnostico Alcune centraline non rispondo al tester Funzionalità parzialmente compromesse in modo apparentemente casuale Verifica Fisica del Bus Con il veicolo spento e la centralina disconnessa: Resistenza tra CAN-H e CAN-L: deve essere circa 60 Ω (due terminatori da 120 Ω in parallelo) Resistenza CAN-H a massa: deve essere ∞ (circuito aperto) Resistenza CAN-L a massa: deve essere ∞ (circuito aperto) Diagnosi del Nodo Difettoso Quando la resistenza misurata è anomala, il problema è in uno dei nodi collegati al bus. La tecnica di isolamento prevede: Mappare l'architettura CAN del veicolo (schema elettrico) 1. Identificare tutti i nodi (centraline) collegati al bus sospettato 2. Disconnettere i nodi uno alla volta e misurare la resistenza dopo ogni disconnessione 3. Quando la resistenza torna corretta, l'ultimo nodo disconnesso è il candidato principale 4. Verificare alimentazione e massa del nodo sospettato prima di concludere che sia difettoso 5. Un nodo con alimentazione o massa degradata può "abbattere" il bus CAN comportandosi come se fosse in cortocircuito. Verificare sempre prima il cablaggio del nodo sospettato..

Documentazione Tecnica: L'Uso degli Schemi Elettrici La capacità di leggere e interpretare uno schema elettrico è una competenza fondamentale per il tecnico meccatronico. Senza lo schema, la diagnosi diventa un tentativo alla cieca. Con lo schema, il tecnico sa esattamente dove misurare, cosa aspettarsi e come interpretare il risultato. 1 Tipologie di Schemi Elettrici Lo schema funzionale mostra la logica del circuito senza rispettare la posizione fisica dei componenti – utile per capire il funzionamento. Lo schema topografico o di cablaggio mostra la disposizione fisica dei componenti nel veicolo con i percorsi dei cavi – utile per localizzare fisicamente un componente o un connettore. Entrambi sono necessari per una diagnosi completa. 2 Simboli e Convenzioni I simboli degli schemi elettrici automotive seguono convenzioni internazionali (DIN, ISO). Il tecnico deve riconoscere: simboli di attuatori (motori, bobine, valvole), simboli di sensori (resistori variabili, generatori di segnale), simboli di elementi di protezione (fusibili, relè, diodi), e saper identificare connettori, pin, codici colore dei cavi. 3 Fonti di Documentazione Le principali fonti di schemi elettrici professionali includono: sistemi informativi del costruttore (ELSA, WIS, TIS2000, ETIS), database aftermarket (ALLDATA, Autodata, Haynes Pro, InfotechniK), e il portale ERAP (Accesso alle informazioni tecniche OBD-II previsto dal regolamento UE). La qualità e completezza variano significativamente tra le fonti. 4 Tracciamento del Circuito Il tracciamento del circuito su schema consiste nell'identificare il percorso completo di un circuito: dalla fonte di alimentazione (batteria o fusibile), attraverso tutti gli elementi di controllo (interruttori, relè, centraline), fino al componente finale e poi a massa. Questo esercizio, eseguito su carta prima di alzare il cofano, riduce drasticamente il tempo di diagnosi in officina..

UF2 – UNITÀ FORMATIVA 2 Riparazione e Manutenzione degli Apparati Elettrici/Elettronici La seconda unità formativa trasferisce le competenze diagnostiche acquisite nell'UF1 nell'ambito operativo della riparazione. Qui il tecnico impara a intervenire in modo mirato, sicuro e documentato sugli apparati elettrici ed elettronici del veicolo, completando il ciclo: dalla diagnosi alla soluzione verificata..

Dal Risultato della Diagnosi alla Proposta di Intervento La transizione dalla diagnosi alla riparazione richiede un passaggio fondamentale: la formulazione di una proposta tecnica di intervento basata su prove. Questo passaggio protegge il tecnico, il cliente e la qualità del lavoro. Cosa Deve Contenere la Proposta Tecnica Una proposta di intervento professionale include: Descrizione del sintomo così come riportato dal cliente Risultati della diagnosi: DTC trovati, misure effettuate, valori rilevati Causa identificata: componente o circuito responsabile, supportato da prove Intervento proposto: cosa si intende fare e perché Risultato atteso: come si verificherà che il problema è risolto Eventuale diagnosi residua: se la causa non è ancora completamente identificata, specificarlo onestamente Il Principio della Riparazione Guidata dai Dati La regola più importante del corso è che nessun componente viene sostituito senza prove a supporto. Questo principio non è burocratico: è la differenza tra una riparazione professionale e un tentativo. Nella pratica, significa che prima di ordinare un componente sostitutivo il tecnico deve essere in grado di rispondere chiaramente a queste domande: Ho verificato l'alimentazione e la massa del componente? 1. Ho misurato il segnale di ingresso (o il segnale di comando) al componente? 2. Ho eseguito un test diretto del componente (resistenza, risposta funzionale)? 3. I miei risultati escludono il cablaggio come causa del guasto? 4. Se la risposta a tutte e quattro le domande è "sì", la proposta di sostituzione è giustificata e professionale..

Interventi sul Cablaggio: Diagnosi e Riparazione Il cablaggio è la causa di una percentuale significativa dei guasti elettrici nei veicoli. Connettori ossidati, cavi interrotti parzialmente, isolanti danneggiati, masse difettose: sono problemi frequenti che richiedono competenze specifiche sia per essere diagnosticati che per essere riparati correttamente. Ispezione Visiva Sistematica L'ispezione visiva è il primo strumento di diagnosi del cablaggio. Va eseguita in modo metodico: seguire il percorso del cablaggio identificato sullo schema, prestare attenzione ai punti critici (passaggi in lamiera, area motore, connettori esposti agli agenti atmosferici), verificare lo stato dei connettori (corrosione, deformazione dei pin, connettori parzialmente disinseriti), controllare i punti di massa (bulloni, linguette). Tecniche di Riparazione del Cavo La riparazione di un cavo danneggiato deve essere eseguita con la tecnica corretta: giunzione per saldatura con stagno appropriato e guaina termorestringente a parete doppia (con adesivo), oppure morsetti a crimpare certificati per uso automotive. Non sono accettabili giunzioni con nastro isolante semplice o torsioni di fili, che nel tempo si deteriorano e possono causare cortocircuiti o aperture di circuito intermittenti. Riparazione dei Connettori I connettori automotive sono componenti di precisione. La loro riparazione richiede: strumenti specifici per estrarre i terminali (pin extractor tool), terminali di ricambio originali o equivalenti certificati, conoscenza della corretta tecnica di crimpatura per il tipo di terminale. La pulizia dei connettori ossidati può essere effettuata con spray contatti specifici, ma se i pin sono deformati o corrosi in profondità, la sostituzione è l'unica soluzione duratura..

Riparazione e Sostituzione dei Sensori Quando la diagnosi strumentale ha confermato con certezza che un sensore è difettoso, la sua sostituzione deve essere eseguita seguendo procedure precise per garantire che il nuovo componente funzioni correttamente e che il guasto non si ripresenti. 01 Verifica Pre-Sostituzione Prima di rimuovere il sensore difettoso, documentare la causa del guasto (cablaggio? connettore? componente stesso?) e assicurarsi di avere il ricambio corretto (codice costruttore o equivalente certificato). Verificare sul portale del costruttore se esistono aggiornamenti software della centralina associati al sensore o bollettini tecnici di servizio (TSB) che trattano il problema specifico. 02 Installazione del Sensore Rimuovere il vecchio sensore seguendo la procedura del costruttore (coppia di serraggio, sealant specifici per sensori filettati come lambda o pressione olio). Installare il nuovo sensore pulendo il punto di montaggio, applicando eventuali trattamenti previsti (pasta conduttiva per sonde temperatura, antiseize per filetti a caldo), e rispettando le coppie di serraggio specificate. 03 Verifica Post-Installazione Dopo la sostituzione: cancellare i DTC, eseguire il ciclo di apprendimento se previsto (es. procedura di adattamento sensore acceleratore, auto-calibrazione sospensioni attive), verificare con il tester che il segnale del nuovo sensore sia nel range corretto, eseguire un test su strada nelle condizioni che riproducevano il sintomo originale e verificare che non si siano riformati DTC. 04 Documentazione dell'Intervento Compilare il verbale di riparazione con: sintomo iniziale, DTC trovati, misure effettuate e valori riscontrati, causa identificata, intervento eseguito (numero di ricambio installato), verifica post- riparazione (risultati delle misure sul nuovo componente, assenza di DTC al retest). La documentazione è la firma professionale del tecnico..

Sostituzione delle Centraline: Procedure di Coding e Programmazione La sostituzione di una centralina elettronica non si esaurisce nel montaggio fisico del nuovo componente. I veicoli moderni richiedono procedure di codifica, programmazione e abbinamento che vanno eseguite con precisione usando la strumentazione adeguata. Perché è Necessario il Coding Una centralina nuova viene fornita "vergine" o con una configurazione di base non specifica per il veicolo. Il coding è il processo che configura la centralina per il veicolo specifico: equipaggiamento, varianti, mercato, opzioni. Senza il coding, la centralina può funzionare parzialmente o non funzionare affatto, e può generare falsi DTC su altri sistemi. Esempi: una centralina ABS deve essere codificata con il tipo di pneumatici e le dimensioni delle ruote; una centralina airbag deve conoscere il numero e la posizione degli airbag montati; una centralina motore deve essere abbinata all'immobilizzatore. Procedure Tipiche Post-Sostituzione Basic Setting: impostazione dei parametri base della centralina (es. posizione del minimo per centraline carburatore/farfalla) Coding / Variant Coding: selezione delle varianti di equipaggiamento previste per quel veicolo Flashing / Aggiornamento Firmware: caricamento della versione software corretta tramite interfaccia di programmazione Abbinamento Immobilizzatore: procedura critica per la centralina motore – richiede spesso accesso al sistema del costruttore Adattamenti: calibrazione di attuatori (es. finecorsa serrande, adattamento frizione automatica) Il flashing della centralina richiede un alimentatore di manutenzione collegato alla batteria: le variazioni di tensione durante la programmazione possono corrompere il firmware e rendere la centralina inutilizzabile..

Manutenzione del Sistema di Avviamento Il sistema di avviamento è spesso il primo elemento investigato quando un veicolo non parte. La diagnosi sistematica distingue rapidamente tra problemi alla batteria, al motorino di avviamento, al cablaggio o al circuito di comando. Test del Circuito di Avviamento Il test completo del circuito di avviamento si esegue misurando la tensione in più punti durante il tentativo di avviamento: alla batteria (non deve scendere sotto 10,5 V), al terminale B del motorino, al terminale 30 del relè avviamento, e al morsetto di comando (terminale 50). La caduta di tensione tra batteria e motorino non deve superare 0,5 V. Una caduta maggiore indica resistenza parassita nel cablaggio o nei connettori. Test del Motorino di Avviamento La corrente assorbita dal motorino durante l'avviamento (misurabile con pinza amperometrica o tester di batteria avanzato) fornisce informazioni preziose: corrente eccessiva indica motorino in difficoltà o motore con eccessiva resistenza meccanica; corrente troppo bassa indica motorino che non si impegna correttamente o circuito aperto. I valori tipici variano da 80 A (motori piccoli) a oltre 400 A (motori diesel di grande cilindrata a freddo). Circuito di Comando del Relè Avviamento Il relè avviamento è comandato dalla centralina motore (previa verifica della chiave elettronica e dell'immobilizzatore). Verificare: segnale di comando al relè (tensione di chiamata), stato del relè (continuità del contatto quando eccitato), verifica con test dell'attuatore dal tester diagnostico. Un relè che non commuta può essere difettoso oppure può non ricevere il segnale di comando per via di un problema all'immobilizzatore o alla centralina..

Manutenzione del Sistema di Illuminazione e Segnalazione Il sistema di illuminazione del veicolo moderno è diventato un sistema elettronico complesso, con centraline dedicate, lampade LED e laser, sistemi di adattamento del fascio e comunicazione via bus. La diagnosi non si limita più alla semplice verifica di "lampadina bruciata o no". Fari LED e Matrix I sistemi Matrix LED o Laser controllano singolarmente decine di moduli LED per adattare il fascio luminoso alla situazione di guida (abbaglianti adattativi, mascheramento dei veicoli in arrivo). Un modulo LED difettoso o un problema alla centralina faro genera DTC specifici. La sostituzione di un'intera unità faro (non riparabile separatamente) richiede calibrazione dell'angolo del fascio con il tester. Diagnosi del Circuito Lampade Anche sui sistemi tradizionali, la diagnostica moderna va oltre la semplice verifica visiva. Molte centraline di gestione luci eseguono un autodiagnosi continua della resistenza del carico su ogni canale: una lampada bruciata, un cablaggio con resistenza aumentata o un errore di polarità vengono rilevati e segnalati. Questo semplifica la localizzazione del guasto ma richiede che il tecnico sappia interpretare il DTC generato. Regolazione e Calibrazione dei Fari Dopo la sostituzione di un'unità faro o di componenti della sospensione anteriore, è obbligatoria la regolazione dell'orientamento del fascio luminoso. Nei veicoli con fari a regolazione automatica (sensore assetto veicolo + motore di regolazione), dopo la sostituzione del faro è necessario eseguire la procedura di basic setting dal tester per calibrare la posizione di riposo del motorino di regolazione..

Gestione dei Sistemi ADAS: Diagnosi e Calibrazione I sistemi ADAS (Advanced Driver Assistance Systems) – cruise control adattivo, lane keeping assist, emergency braking – si basano su sensori (radar, lidar, telecamere) che devono essere calibrati con precisione assoluta per funzionare correttamente. Un sensore mal calibrato può essere pericoloso. Quando è Necessaria la Calibrazione ADAS La calibrazione dei sensori ADAS è obbligatoria in seguito a: Sostituzione del parabrezza (telecamera frontale integrata) Sostituzione del radar frontale o posteriore Interventi di carrozzeria che modificano la geometria del veicolo Sostituzione di componenti della sospensione o dello sterzo Qualsiasi intervento che sposta fisicamente un sensore ADAS Indicazione del costruttore in seguito a un codice DTC specifico Tipologie di Calibrazione La calibrazione ADAS si esegue in due modalità: Statica: Il veicolo è posizionato su una superficie piana, livellato, di fronte a target di calibrazione specifici posizionati a distanze e angolazioni precise secondo le istruzioni del costruttore. La procedura è eseguita tramite tester diagnostico. Richiede spazio adeguato (tipicamente 5–8 metri davanti al veicolo) e bersagli certificati. Dinamica: La calibrazione avviene automaticamente durante una guida su strada a determinate condizioni (velocità, tipo di strada, distanza percorsa). Molti sistemi richiedono una pre-calibrazione statica seguita da quella dinamica. Una calibrazione ADAS eseguita incorrettamente o non eseguita dopo interventi sulla struttura del veicolo può compromettere la sicurezza attiva del veicolo e la sua omologazione..

Sicurezza Elettrica in Officina: Norme e Comportamenti La sicurezza non è un elemento accessorio del lavoro in officina: è una competenza professionale che si acquisisce con la formazione e si mantiene con comportamenti corretti e costanti. I rischi elettrici in officina sono reali e possono essere letali. Rischi Elettrici in Officina I principali rischi elettrici in un'officina automotive sono: cortocircuiti durante le misure (puntale che cade su un terminale sotto tensione), archi elettrici durante la disconnessione di batterie cariche (contatto degli utensili), folgorazione su veicoli HV (tensioni letali sopra 60 V DC), incendio per surriscaldamento di cablaggio con fusibili inadeguati, esplosione di batterie in carica (generazione di idrogeno). Norme di Comportamento Sicuro Le regole fondamentali per la sicurezza elettrica in officina includono: disconnettere sempre prima il morsetto negativo della batteria quando richiesto, non indossare gioielli metallici durante lavori sul sistema elettrico, usare strumenti con manici isolati, non bypassare mai i fusibili con conduttori non calibrati, tenere la zona di lavoro asciutta e priva di liquidi conduttivi, non lavorare mai da soli su sistemi HV. Cosa Fare in Caso di Incidente Elettrico In caso di contatto accidentale con tensione: non toccare la vittima con le mani nude prima di aver sezionato l'alimentazione, chiamare immediatamente il 118, iniziare le manovre di rianimazione se la vittima è priva di sensi e non respira, utilizzare il defibrillatore se disponibile. Ogni officina dovrebbe avere un piano di emergenza e il personale formato nel primo soccorso di base..

Uso Corretto e Manutenzione della Strumentazione Gli strumenti di diagnosi sono un investimento professionale significativo. Il loro uso corretto e la loro manutenzione regolare garantiscono misure accurate e affidabili. Una misura errata dovuta a uno strumento mal funzionante o usato incorrettamente può portare a diagnosi sbagliate e interventi inutili. Verifica Periodica degli Strumenti di Misura Il multimetro deve essere verificato periodicamente: batteria carica, funzionamento del buzzer di continuità, verifica della precisione sulle tensioni note (es. batteria a riposo, alimentazione USB 5V). I puntali devono essere in buono stato: isolamento intatto, punte non ossidate. I puntali usurati aumentano la resistenza di contatto e falsano le misure di resistenza bassa. Alcuni multimetri di laboratorio hanno una funzione di auto-test interna. Aggiornamento dei Software Diagnostici Il software del tester diagnostico deve essere aggiornato regolarmente. Gli aggiornamenti includono: nuovi veicoli e modelli anno, correzioni ai database dei DTC, nuove procedure di attivazione e coding, aggiornamenti ai protocolli di comunicazione. Un tester con software obsoleto può non riconoscere correttamente i codici di guasto o non supportare le procedure necessarie per i veicoli più recenti. Molti costruttori pubblicano bollettini tecnici che richiedono aggiornamenti specifici del software diagnostico. Custodia e Conservazione degli Strumenti Gli strumenti di diagnosi elettronica sono sensibili a: urti (danni interni non visibili), umidità (corrosione dei circuiti interni), temperature estreme (danni alle celle batteria e ai display), contaminazione da oli e solventi (danneggiamento delle tastiere e dei connettori). Conservare gli strumenti nelle custodie originali, non lasciarli nell'auto in estate o in inverno, pulire i connettori con aria compressa secca dopo l'uso su veicoli con connettori sporchi..

Comunicazione Tecnica con il Cliente La competenza tecnica deve essere accompagnata dalla capacità di comunicarla al cliente in modo chiaro, professionale e comprensibile. La comunicazione è parte integrante del servizio di qualità e contribuisce alla fidelizzazione del cliente. Spiegare la Diagnosi in Modo Comprensibile Il cliente non ha formazione tecnica automotive: usare termini tecnici senza spiegazione crea distanza e sfiducia. Il tecnico professionista sa tradurre la diagnosi in termini comprensibili senza essere condiscendente. Esempio efficace: "Abbiamo misurato la resistenza del sensore di temperatura del liquido di raffreddamento e il valore che abbiamo ottenuto non corrisponde a quello che il costruttore prevede per questa temperatura. Questo spiega perché il motore stenta all'avviamento a freddo: riceve informazioni errate sulla temperatura e regola il carburante in modo sbagliato. La sostituzione del sensore risolverà il problema." Documentazione per il Cliente Il cliente ha diritto a ricevere documentazione chiara dell'intervento eseguito. Un verbale di riparazione professionale include: Descrizione del sintomo originale (come riportato dal cliente) Sintesi della diagnosi eseguita (in linguaggio accessibile) Causa identificata e componente sostituito (con riferimento al numero di ricambio) Verifica finale: "Il veicolo è stato testato nelle condizioni che riproducevano il problema, il quale non si è più presentato" Eventuali raccomandazioni per la manutenzione futura Un cliente che capisce cosa è stato fatto sul suo veicolo è un cliente soddisfatto e fidelizzato. La trasparenza è il miglior strumento di marketing per un'officina professionale..

Casi Studio: Approccio Pratico dal Sintomo alla Soluzione I casi studio permettono di applicare il metodo didattico del corso su situazioni reali. Ogni caso illustra come la sequenza sintomo → controllo → misura → interpretazione → intervento si concretizza nella pratica quotidiana di officina. Caso 1: Motore Irregolare al Minimo con Spia MIL Accesa Sintomo: il cliente riferisce che il motore è irregolare al minimo, la spia motore è accesa da 3 giorni. DTC trovati: P0301 (misfire cilindro 1), P0304 (misfire cilindro 4). Sequenza: 1. Lettura freeze frame (minimo a freddo). 2. Oscilloscopio sulle bobine dei cilindri 1 e 4 → forma d'onda della bobina del cil. 4 anomala (tensione breakdown alta). 3. Misura resistenza candela cil. 4 → resistenza interna 18 kΩ (valore atteso < 6 kΩ). Diagnosi: candela cilindro 4 difettosa. Intervento: sostituzione candela cil. 4. Retest: segnale bobina corretto, DTC non tornano dopo ciclo di marcia. Caso 2: Spie ABS e ESP Accese, Nessun DTC al Tester Sintomo: entrambe le spie ABS e ESP accese permanentemente. Il tester non trova DTC sul sistema ABS. Sequenza: 1. Sospetta di problema di comunicazione. 2. Verifica alimentazione centralina ABS → tensione 11,8 V invece di 12,5 V. 3. Test caduta di tensione sul circuito positivo della centralina → caduta di 0,7 V. 4. Tracciamento circuito sullo schema → fusibile F47 e relè in serie. 5. Misura della caduta sul relè → 0,65 V attraverso il contatto del relè. Diagnosi: relè in serie all'alimentazione ABS con contatto degradato. Intervento: sostituzione relè. Tutte le spie si spengono, DTC assenti. Caso 3: Consumo di Carburante Elevato Senza DTC Sintomo: il cliente lamenta un aumento del consumo del 20-25% negli ultimi mesi. Nessuna spia accesa. Sequenza: 1. Lettura live data durante marcia su strada (data logging). 2. Il sensore lambda mostra correzione a lungo termine (LTFT) +18% (limite accettabile ±10%) → la centralina sta arricchendo la miscela. 3. Oscilloscopio sul sensore MAF durante accelerazione → segnale più basso del previsto. 4. Misura del MAF con tubo di Venturi calibrato a confronto → conferma lettura bassa del 15%. Diagnosi: sensore MAF parzialmente contaminato (depositi oleosi dal blow- by). Intervento: pulizia con spray MAF cleaner e retest. LTFT torna a +3%. Se non migliorasse: sostituzione MAF..

Aggiornamento Professionale Continuo: Il Tecnico Meccatronico del Futuro Il settore automotive è in trasformazione accelerata. L'elettrificazione, i sistemi ADAS di nuova generazione, la connettività e gli aggiornamenti OTA stanno ridefinendo il profilo del tecnico meccatronico. La formazione non è un evento: è un processo continuo. Formazione Certificata HEV/BEV La certificazione per interventi su veicoli ibridi ed elettrici è obbligatoria per legge (D.Lgs. 81/2008 e norme CEI specifiche). Il percorso formativo minimo prevede la formazione di base per il riconoscimento dei sistemi HV, la procedura di messa in sicurezza e l'uso dei DPI. Livelli avanzati permettono interventi sempre più profondi sul sistema HV. Aggiornamento dei Sistemi ADAS I sistemi ADAS evolvono rapidamente con ogni nuova generazione di veicoli. Il tecnico deve aggiornarsi sulle nuove tecnologie di sensori (radar 4D, telecamere a infrarossi), sulle nuove procedure di calibrazione e sulle implicazioni legali della responsabilità in caso di sistemi ADAS non correttamente calibrati dopo un intervento. Veicoli Connessi e OTA Update I veicoli moderni ricevono aggiornamenti software via rete cellulare (OTA – Over The Air). Il tecnico deve comprendere le implicazioni di questi aggiornamenti sulla diagnostica (un DTC risolto da OTA può far scomparire un sintomo senza risolvere la causa hardware), sulla sicurezza informatica del veicolo e sulle nuove responsabilità dell'officina nella gestione dei dati del veicolo..

Valutazione delle Competenze Acquisite Il percorso formativo si conclude con la verifica delle competenze acquisite nelle due unità formative. La valutazione non è un esame teorico: è una verifica pratica della capacità del tecnico di applicare il metodo diagnostico in situazioni reali simulate. Criteri di Valutazione UF1 – Diagnosi Corretto uso degli strumenti di misura (multimetro, oscilloscopio, tester) Capacità di identificare il sintomo e pianificare la sequenza di controllo Correttezza delle misure effettuate (procedura e sicurezza) Interpretazione corretta dei valori misurati in relazione ai range attesi Lettura e utilizzo degli schemi elettrici nella diagnosi Formulazione di una proposta tecnica motivata e supportata da prove Criteri di Valutazione UF2 – Riparazione Correttezza delle procedure di intervento (sicurezza, metodo, qualità) Esecuzione corretta delle riparazioni di cablaggio e connettori Capacità di eseguire le procedure post-sostituzione (coding, adattamenti) Verifica funzionale post-intervento con strumentazione Compilazione della documentazione tecnica di riparazione Comunicazione tecnica chiara e professionale del lavoro eseguito Il superamento del corso attesta la capacità del tecnico di operare in modo autonomo e professionale sulla diagnosi e riparazione degli apparati elettrici/elettronici del veicolo moderno..

Riepilogo del Percorso e Prossimi Passi Al termine del corso da 40 ore, il tecnico meccatronico ha consolidato un metodo di lavoro rigoroso e professionale, applicabile a qualsiasi sistema elettrico/elettronico del veicolo moderno. Il Metodo è la Competenza Il vero valore acquisito non è la conoscenza di un singolo sistema, ma la padronanza del metodo: sintomo → sequenza di controllo → strumento → misura → interpretazione → proposta tecnica. Questo metodo si applica a qualsiasi sistema, su qualsiasi veicolo, oggi e domani. La Misura Prima di Tutto Nessuna sostituzione senza prove. Questa regola, interiorizzata e praticata quotidianamente, è la firma del tecnico professionista. Riduce i costi, aumenta la fiducia del cliente e fa crescere la reputazione dell'officina. Formazione Continua Il settore evolve: i veicoli di domani saranno più elettronici e connessi di quelli di oggi. Il percorso formativo intrapreso con questo corso è il punto di partenza di un aggiornamento professionale continuo che accompagnerà tutta la carriera del tecnico meccatronico. "Non si propone mai la sostituzione di un componente senza prove a supporto." Il principio cardine del Tecnico Meccatronico Professionista.
