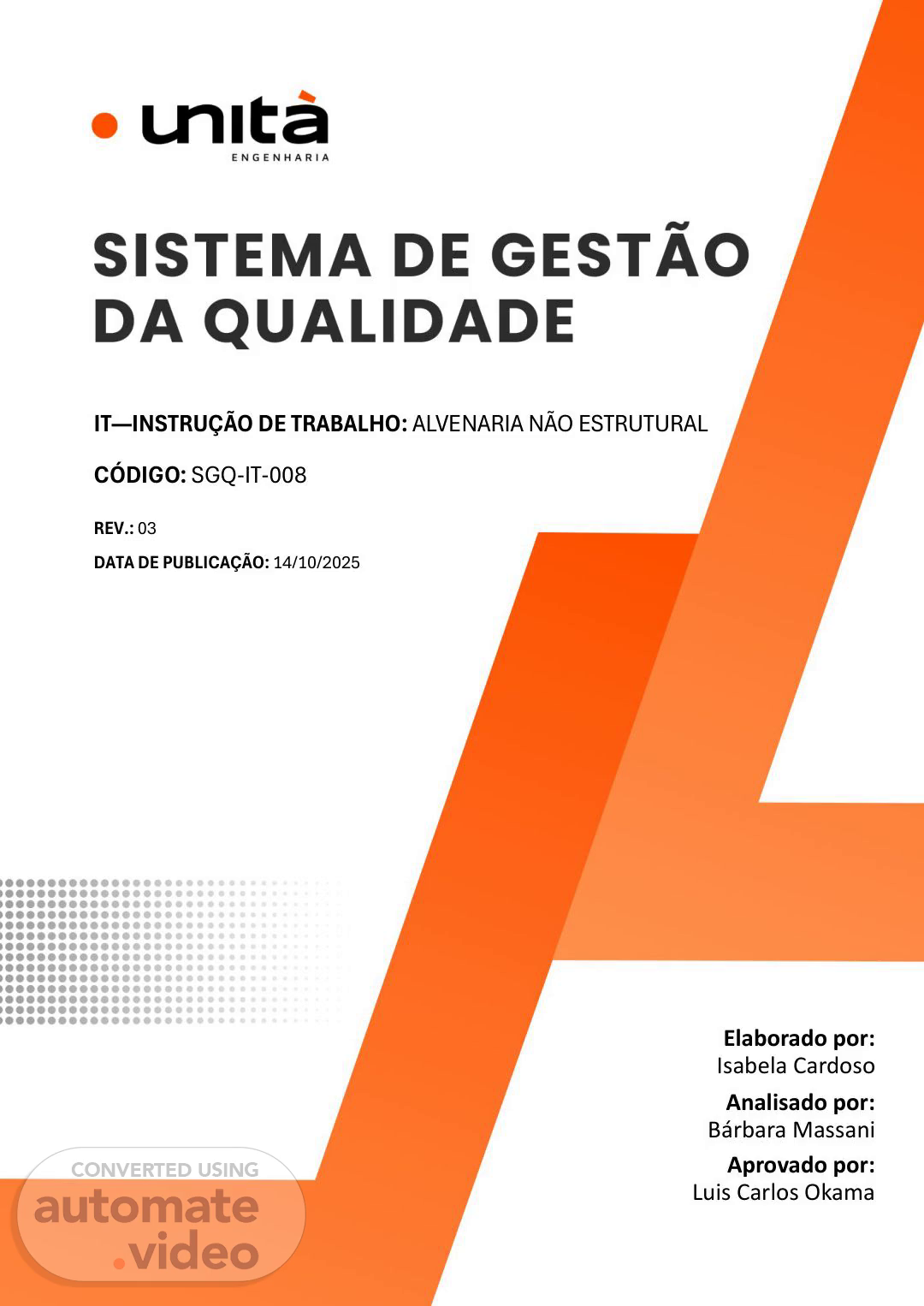

Elaborado/Revisado por: Analisado por: Aprovado por: Página: Isabela Cardoso Bárbara Massani Luis Carlos Okama SISTEMA DE GESTÃO DA QUALIDADE SGQ-IT-008 IT - ALVENARIA NÃO ESTRUTURAL REV: 03—14/10/2025 1 IT—INSTRUÇÃO DE TRABALHO: ALVENARIA NÃO ESTRUTURAL CÓDIGO: SGQ-IT-008 REV.: 03 DATA DE PUBLICAÇÃO: 14/10/2025 Elaborado por: Isabela Cardoso Analisado por: Bárbara Massani Aprovado por: Luis Carlos Okama.

Elaborado/Revisado por: Analisado por: Aprovado por: Página: Isabela Cardoso Bárbara Massani Luis Carlos Okama SISTEMA DE GESTÃO DA QUALIDADE SGQ-IT-008 IT - ALVENARIA NÃO ESTRUTURAL REV: 03—14/10/2025 2 1. Documento de referência • ABNT NBR 7200 – Execução de revestimento de paredes e teto de argamassas inorgânicas; • NBR 8545: Execução de alvenaria sem função estrutural de tijolos e blocos cerâmicos - procedimento; • NBR 6136: Blocos vazados de concreto simples para alvenaria-requisitos; • NBR 15575: Edificações habitacionais — desempenho part 4: Requisitos para os sistemas de vedações verti- cais internas e externas. 2. Responsáveis 3. Definições Não se aplica. 4. Ferramentas e Materiais Ferramentas: trena de aço, régua de alumínio, caixote de massa, brocha, colher de pedreiro, prumo de face, prumo de centro, nível de mão, distribuidor de massa, escantilhão, vassoura piaçava, pá e esquadro. Materiais: Argamassa para assentamento, bloco cerâmico/concreto/bloco acústico, pré-moldados, pino, tela gal- vanizada e pistola. 5. MÉTODO EXECUTIVO Condições de Início • Local limpo, sem escoramento e desimpedido; • Eixos marcados (se alvenaria interna, exceto em garagens); • As vergas e contra-vergas pré-moldadas em concreto, quando utilizadas, devem ter peso compatível com o transporte manual; Execução Responsáveis Pedreiro Servente Encarregado/Mestre de obras Engenheiro Estagiário.

Elaborado/Revisado por: Analisado por: Aprovado por: Página: Isabela Cardoso Bárbara Massani Luis Carlos Okama SISTEMA DE GESTÃO DA QUALIDADE SGQ-IT-008 IT - ALVENARIA NÃO ESTRUTURAL REV: 03—14/10/2025 3 5.1 Descrição da Atividade • Marcação e locação das paredes conforme projeto executivo; • Aplicar o chapisco rolado (conforme orientação do fabricante) na estrutura (lateral de pilar, fundo de viga, laje) onde tiver encontro com a alvenaria; • Mapear a laje com o aparelho de nível a laser, identificando o ponto mais alto, que será tomado co- mo nível de referência para definir a cota da primeira fiada; • Eventuais falhas no nivelamento da laje devem ser corrigidas com enchimento na primeira fiada e/ ou modificação na espessura das juntas; • Abastecer o pavimento e os locais do andar onde serão executadas as alvenarias com a quantida- de e tipos de bloco necessários à execução do serviço — os blocos devem ser transportados em carinhos apropriados;.

Elaborado/Revisado por: Analisado por: Aprovado por: Página: Isabela Cardoso Bárbara Massani Luis Carlos Okama SISTEMA DE GESTÃO DA QUALIDADE SGQ-IT-008 IT - ALVENARIA NÃO ESTRUTURAL REV: 03—14/10/2025 4 • Abastecer o pavimento e os locais do andar onde serão executadas as alvenarias com a quantidade e tipos de bloco necessários à execução do serviço — os blocos devem ser transportados em carinhos apropriados. • Fixar as bases das telas metálicas nos pilares conforme altura e espessura dos blocos, a outra extremidade da tela do- brará sobre o bloco para fazer a amarração; Nota: Tela galvanizada a cada 40cm dos dois pinos para fixação. Aplicar após a fixação do chapisco. • A tela deve ser fixada a cada duas fiadas; • Locar e nivelar a 1ª fiada pelos cantos dos cômodos, conforme projeto; • Conferir os eixos das paredes (1ª fiada); • Instalar nos vértices do pavimento os escantilhões, regulando o nível, prumo, esquadro e fixado em cada canto do mes- mo a linha de pedreiro para alinhar a alvenaria; • Varrer e umedecer o alinhamento da fiada de marcação. Ao assentar cada tijolo retirar os excessos de massa dos dois lados; • As juntas de argamassa devem ser no máximo de 10mm e não devem conter vazios. No caso de alvenaria aparente, as juntas devem ser frisadas; • A camada de fixação da última fiada da alvenaria na viga e/ou laje deve ter o espaço de 2,0 a 3,0cm em toda a exten- são, para encunhamento posterior;.

Elaborado/Revisado por: Analisado por: Aprovado por: Página: Isabela Cardoso Bárbara Massani Luis Carlos Okama SISTEMA DE GESTÃO DA QUALIDADE SGQ-IT-008 IT - ALVENARIA NÃO ESTRUTURAL REV: 03—14/10/2025 5 • Confeccionar as vergas, contra– vergas introduzindo a ferragem especificada no projeto e lançando o microconcreto (graute), FCK ≥ 15,0 Mpa (com brita 0) ou utilizar pré-moldados de acordo com as medidas do projeto; • Limpar e desobstruir o local; Observação: Quando a alvenaria alcançar a 8ª fiada (± 1), deve-se limpar o local para instalar os cavaletes para dar conti- nuidade à execução da alvenaria; - Em locais que a laje for impermeabilizada, as duas primeiras fiadas devem ser de menor espessura para permitir a virada da manta (quando necessário). 6. Revisão REVISÃO DATA ITENS REVISADOS 000 18/04/2022 Emissão inicial 001 16/05/2022 Inclusão do item 2. 002 22/12/2023 Revisão do item 5. 003 14/10/2025 Adequação à nova formatação padrão e revisão geral do procedimento..
